机箱主板跳线接法详解(图)（主板机箱跳线怎么接）

　　一般来说，所有的机箱无非都是这几种跳线，RESET SW、Power SW、HDD LED、Power LED、F_AUDIO、F_USB USB 2.0 3.0等。安装也非常简单，所有的主板上面都会对这个跳线进行标识，你只要按照他的标识安装即可。

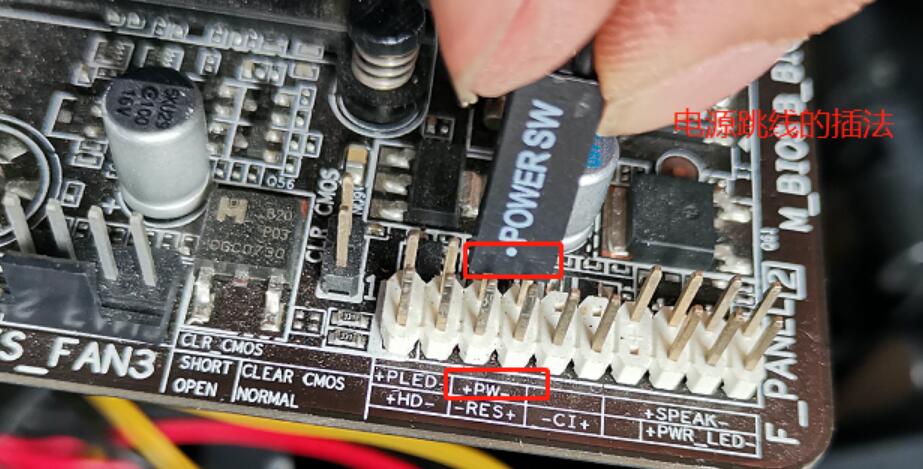

　　1、Power SW电源开关

　　电源线跳线大部分机型都是有颜色的，要么就是红黑，要么就是橙黑，部分是全黑。板由于位置紧张，通常他们都会对跳线字母进行简化，比如电源开关都会以PW标识。

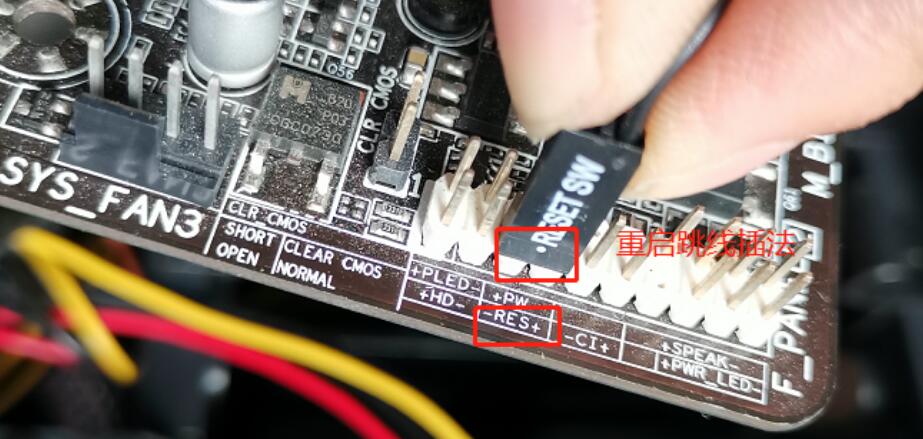

　　2、RESET SW重启

　　一般在Power SW的下方，有RES标识。

　　3、HDD LED硬盘指示灯

　　硬盘跳线分正负极，跳线插口和主板上接口处都有标识，注意别插反了。

　　4、Power LED电源指示灯

　　这个跳线分正负极，插反了他是不会亮的，一般来说有颜色那根是正极，黑色为负极，这个主板的标识上面也会有正负极，安装的时候一定要注意查看。

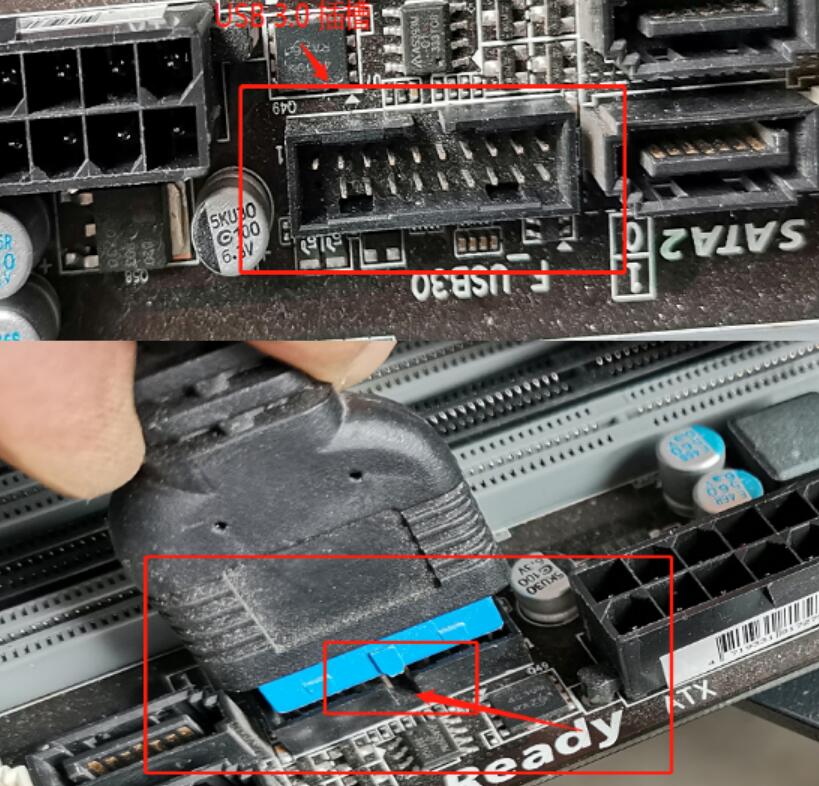

　　5、USB插口

　　USB插口都是有防呆设计的，也就是说你插反了是插不进去的，这个USB跳线同样如此。正确的插法就是把这个没孔的这一边对准主板上没针脚的这一边，插上就是正确的，千万记住感觉不对的时候不要硬用力往下插，一定要看清楚有没有插对。

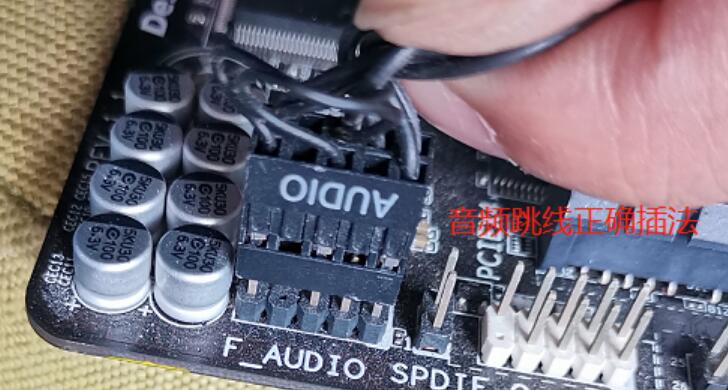

　　6、F_AUDIO音频插口

　　在主板上找到F_AUDIO 标识，然后将机箱带有AUDIO的插口直接插到上面即可，同样此接口同样少了一个孔，主板上面少一针，只要少的这个孔对准主板上面少的这一针就是正确的。
