化繁为简将主板的供电、周边插座挪到背面，将显卡供电藉由主板背插提供，搭配支持「背插」的电脑机壳，打造一台极致精品的电脑主机。华硕「BTF」背插宇宙正式扩张，此次以TUF GAMING Z790-BTF WIFI主板、RTX 4070 Ti SUPER BTF显卡与机壳搭配测试，让我们一窥BTF极致精品的魅力与BTF所带来的限制。
TUF GAMING Z790-BTF WIFI背插主板开箱
华硕推广的「进阶BTF」意味着除了主板采用背插设计外，显卡供电则是藉由主板的PCIe High-Power供电界面提供，让显卡供电由主板背插界面连接电源供应器，借此达到更简洁、更极致的极简电脑，首推的就是主流款TUF GAMING Z790-BTF WIFI背插主板。
规格
尺寸：ATX(30.5cm x 24.4cm)
处理器支持：第12、13、14代Intel Core
处理器脚位：Intel LGA 1700
CPU供电相：16+1+1相60A DrMOS
晶片组：Intel Z790
BIOS:192(128+64)Mb Flash ROM，UEFI AMI BIOS
內存：4 x DIMM，MAX 192GB，DDR5 7200+(OC)/5600 MHz
显示输出：HDMI 2.1、DisplayPort 1.4
扩充插槽：1 x PCIe 5.0 x16、1 x PCIe 4.0 x16(x4)、1 x PCIe 4.0 x4
储存端口：4 x SATA 6Gb/s、M2_1(CPU)PCIe 4.0 x4、M2_2 PCIe 4.0 x4、M2_3 PCIe 4.0 x4、M2_4 PCIe 4.0 x4/SATA
网络：2.5GbE LAN、TUF LANGuard
无线：Intel Wi-Fi 7 2×2 802.11be 2.4/5/6GHz 160MHz、蓝牙v5.4
音讯：Realtek ALC1220P
USB端口：1 x USB-C 10Gbps(前置扩充)、1 x USB-C 20Gbps、3 x USB 10Gbps(2A1C)、6 x USB-A 5Gbps(2个需扩充)、4个USB 2.0(4个需扩充)
RGB:3 x ARGB 4-1pin、1 x RGB 4pin
FAN:1 x 4-pin CPU、1 x 4-pin CPU OPT、1 x 4-pin AIO PUMP、4 x 4-pin Chassis Fan

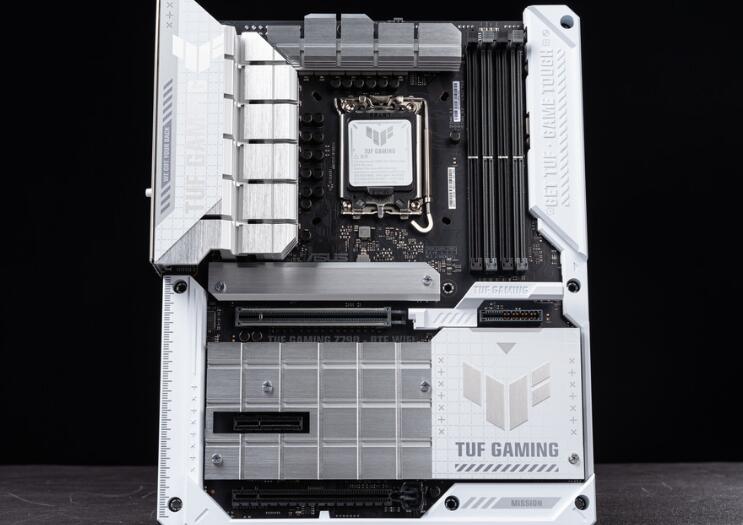

进阶BTF的TUF GAMING Z790-BTF WIFI背插主板，有着比标准版还要好看的散热装甲与造型外观，并藉由外观件遮住背插元件的焊点，黑色电路版搭配银白色散热装甲的亮眼设计。第12、13、14代Intel Core处理器、LGA 1700脚位与16+1+1相60A DrMOS供电的Z790主板。

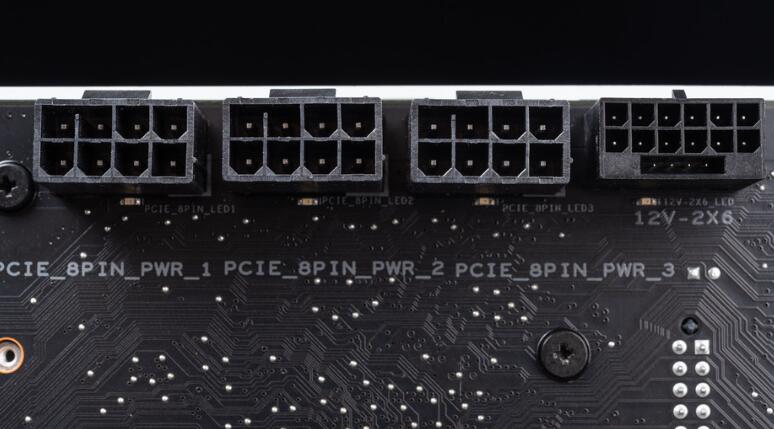

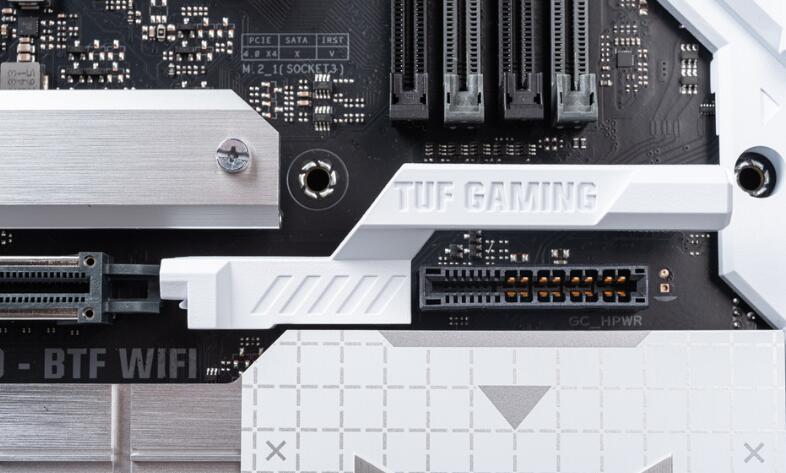

TUF GAMING Z790-BTF WIFI属于进阶BTF有着PCIe High-Power供电界面(GC_HPWR)，能够提供显卡600W的供电需求，并且在主板背面提供1个12V-2×6与3个PCIe 8pin供电插座，玩家可依据电供选择连接12V-2×6或3个PCIe 8pin来提供显卡所需的电力。

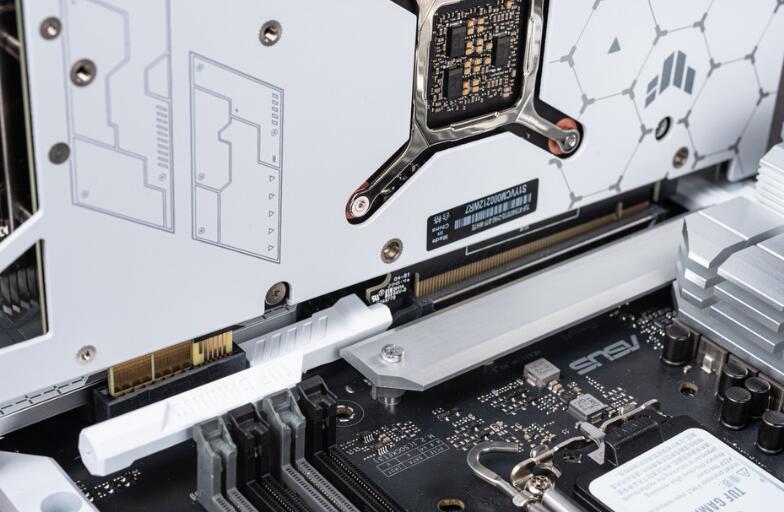

此外，由于显卡多了PCIe High-Power的供电针脚，也让显卡水平安装在主板时多了一个分担地心引力的支点;倘若要退出显卡时也相对更牢固，因此PCIe插槽的退卡按钮则改为弹簧横杆，按下后能更方便退出显卡。

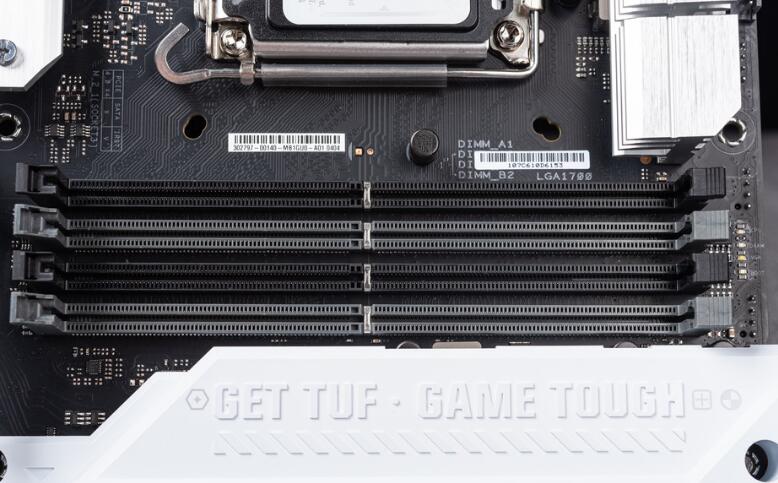

主板提供4 DIMM DDR5內存插槽、双通道、最大192GB容量;而这区原有的供电界面、USB前置扩充等针脚都改在背面，并采用白色外壳将背插元件的焊点遮住。

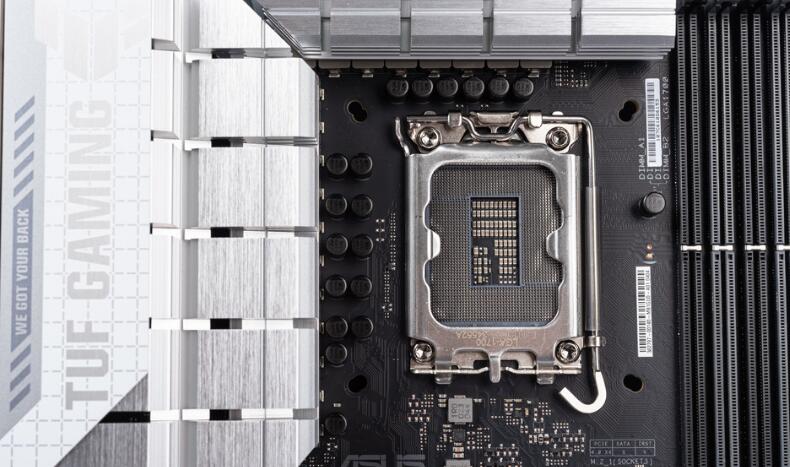

Intel LGA 1700脚位，支持第12、13、14代Intel Core处理器;而CPU周围则有着散热鳍片替供电元件散热，且左手边的散热片延伸至I/O上方，采用16+1+1相60A DrMOS供电设计。

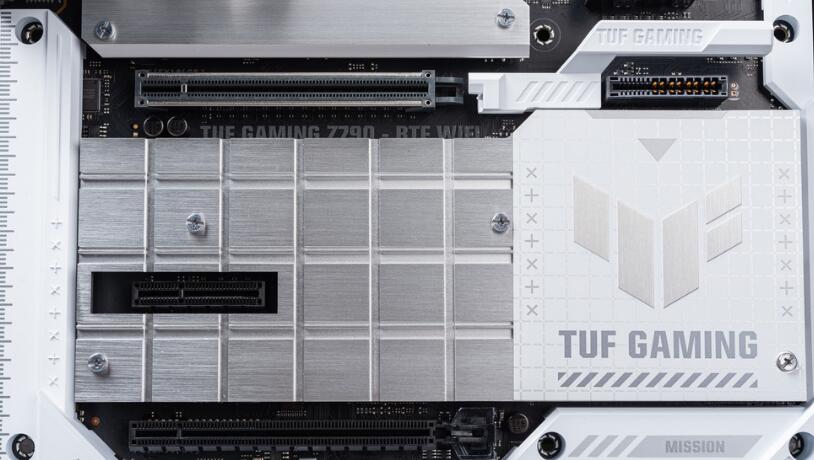

主板的PCIe插槽，主要提供(上至下依序为)PCIe 5.0 x16、PCIe 4.0 x4与PCIe 4.0 x16(x4)等3个插槽;毕竟TUF GAMING Z790-BTF WIFI属于主流款式，因此不提供PCIe 5.0信道分切也情有可原。
同样从I/O左侧下方一路到主板底部边缘与右侧边缘，都有着白色造型外壳遮蔽背插元件的焊点。

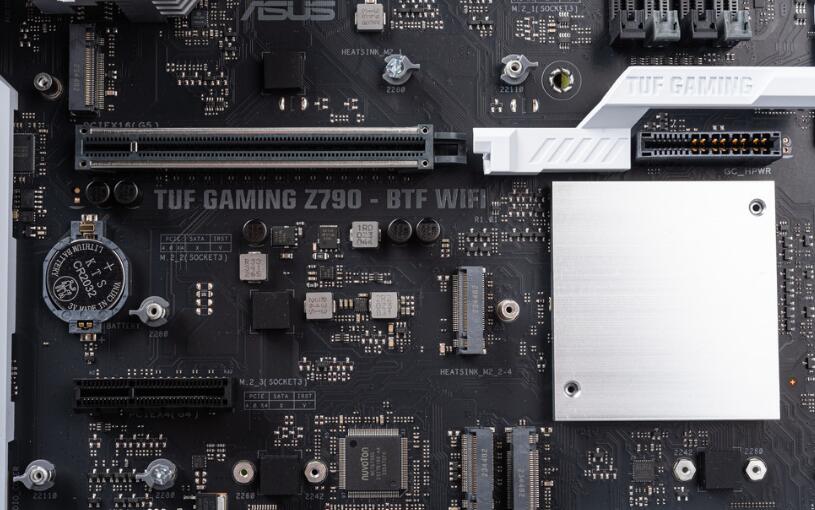

移除散热片后主板提供4个M.2插槽扩充，第一根M2_1使用CPU信道提供PCIe 4.0 x4频宽，接着M2_2、M2_3与M2_4都采用晶片组提供PCIe 4.0 x4频宽，此外M2_4也支持SATA SSD扩充;至于SATA连接埠则都移到主板背面。

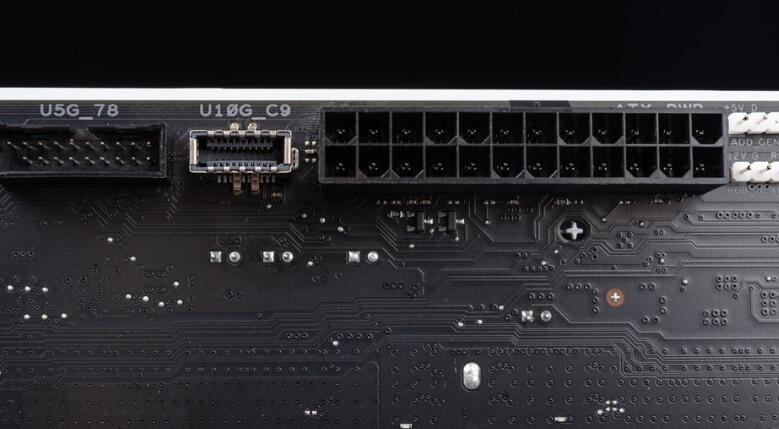

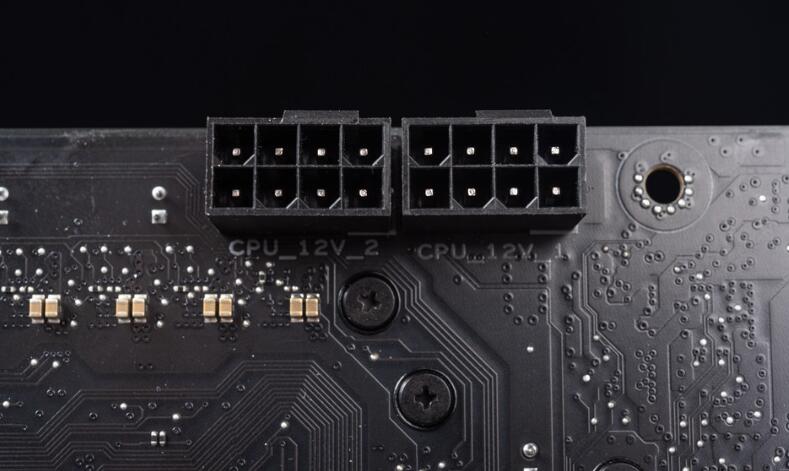

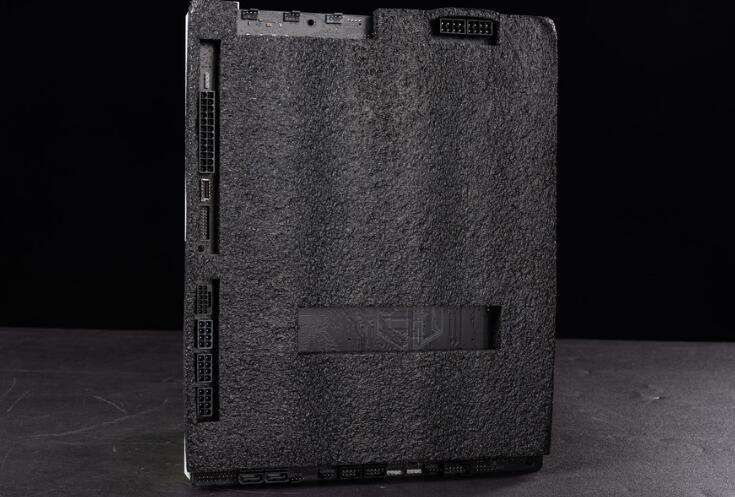

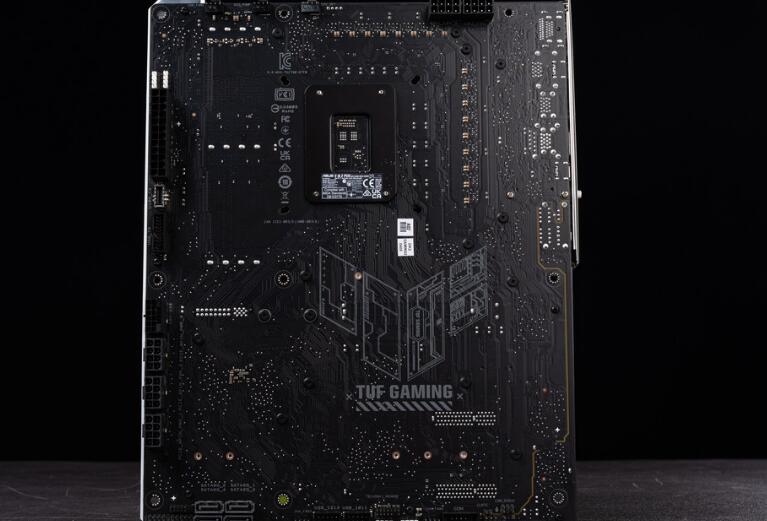

主板背面的针脚、插座主要集中在上方、主板(正视)右侧与下方，分别有着2个CPU 8pin、3个FAN、ATX 24pin、ARGB针脚、USB-C 10Gbps / USB 5Gbps前置扩充、1个12V-2×6与3个PCIe 8pin供电插座、前面版针脚、SATA、FAN、USB 2.0、COM、前面板音源等连接埠。

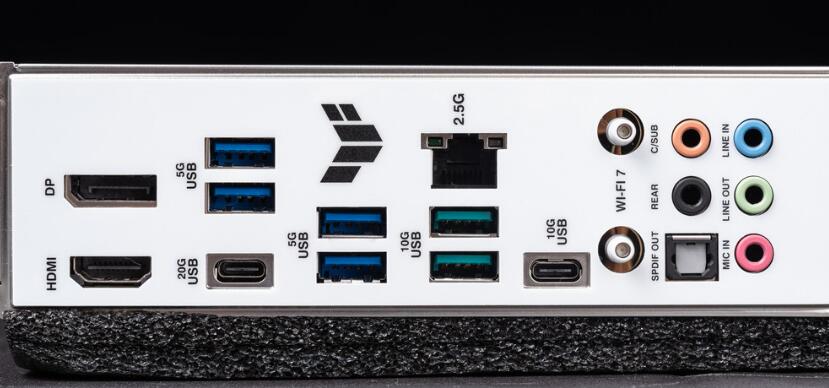

主板后I/O一体式背版，提供内显HDMI 2.1、DisplayPort 1.4图像输出，以及USB-C 20Gbps、USB-C 10Gbps、2个USB-A 10Gbps与4个USB-A 5Gbps，并有着2.5GbE有线网络、Wi-Fi 7无线网络与Q-Antenna快拆天线的设计。
主板配件则有着TUF贴纸、认证说明、简易说明书、天线、驱动光盘与SATA连接线。
TUF GAMING RTX 4070 Ti SUPER BTF背插专用显卡开箱
进阶BTF显卡「TUF GAMING RTX 4070 Ti SUPER BTF」，在显卡PCIe金手指前方多了一组PCIe High-Power供电界面，藉由主板背插3个PCIe 8 pin或1个PCIe 12V-2×6提供BTF显卡最高600W的供电需求。
规格
绘图核心：NVIDIA GeForce RTX 4070 Ti SUPER
总线规格：PCIe 4.0 x16
GPU时脉：预设2640 MHz、OC 2670 MHz
CUDA核心：8448
Tensor核心：264
RT核心：66
內存：16GB GDDR6X
內存界面：256-bit
输出界面：3 x DisplayPort 1.4a、1 x HDMI 2.1
电源输入：PCIe High-Power
电供建议：750W
尺寸：305 x 138 x 65 mm
厚度：3.25 Slot

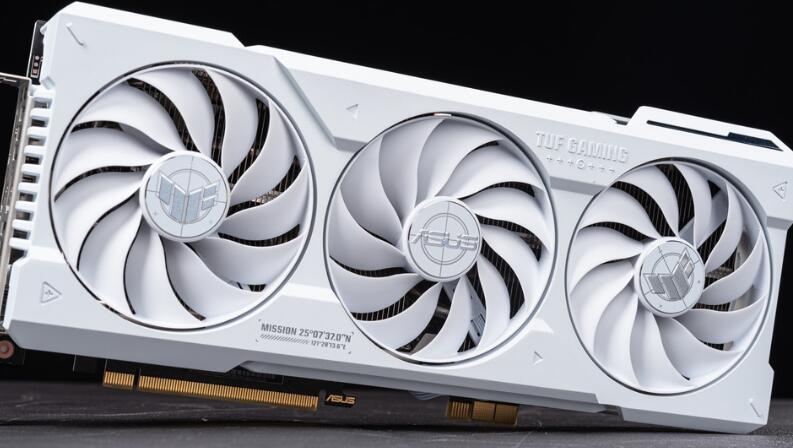

TUF GAMING RTX 4070 Ti SUPER BTF采用白色金属磨沙外壳，搭配3颗轴向式正逆转风扇，以及30.5cm长、占用3.25 Slot插槽的大型散热器，给予GPU强悍的散热性能。RTX 4070 Ti SUPER亦可做为4K入门、2K主打的游戏卡，并藉由AI加速DLSS 3补帧满足特效全开的光追性能需求。

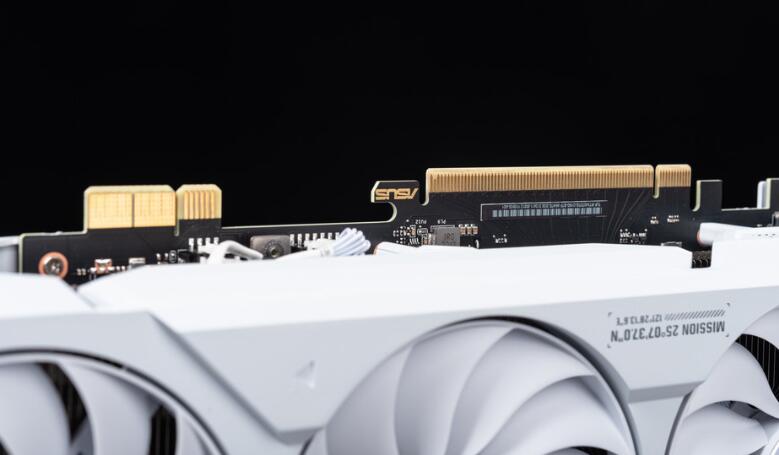

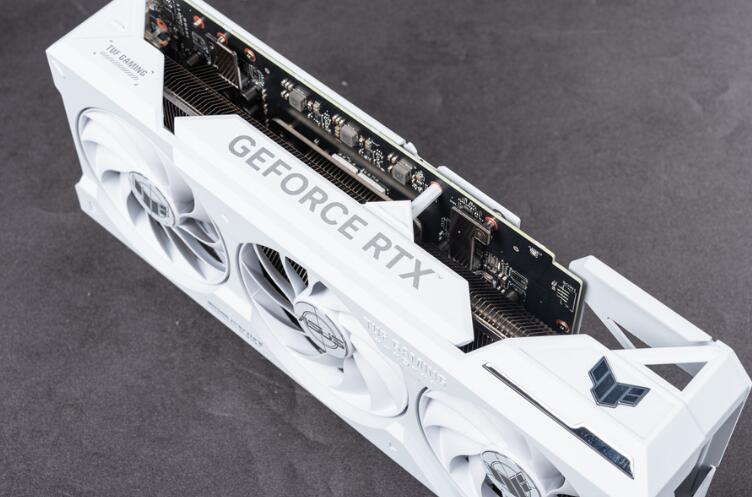

在显卡PCIe针脚前方多了一组PCIe High-Power供电界面(GC_HPWR)，需搭配华硕进阶BTF的主板，藉由主板提供最高600W的供电需求。也让显卡安装时无须额外连接电源，全部交给背插主板帮扛电力。

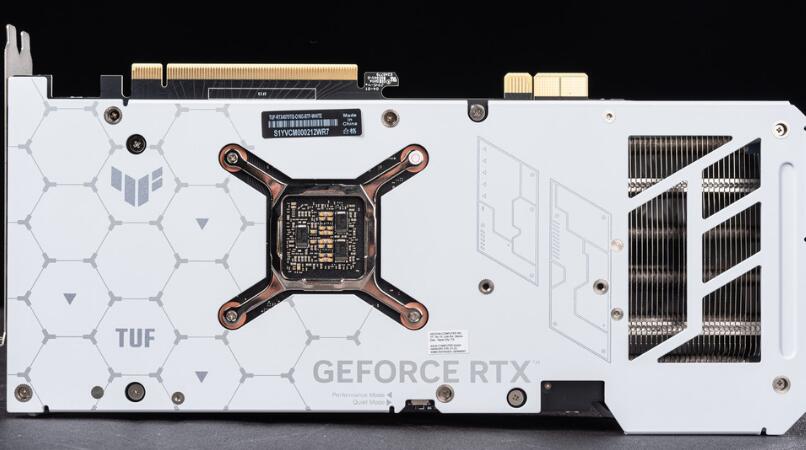

由于供电改为PCIe High-Power界面，因此显卡上方侧面则没有任何的预留开孔;而显卡一样有着金属背版，但由于散热器、背版共享等设计，背版上还是留有一个供电缺角。显卡背面则有着双BIOS切换开关。

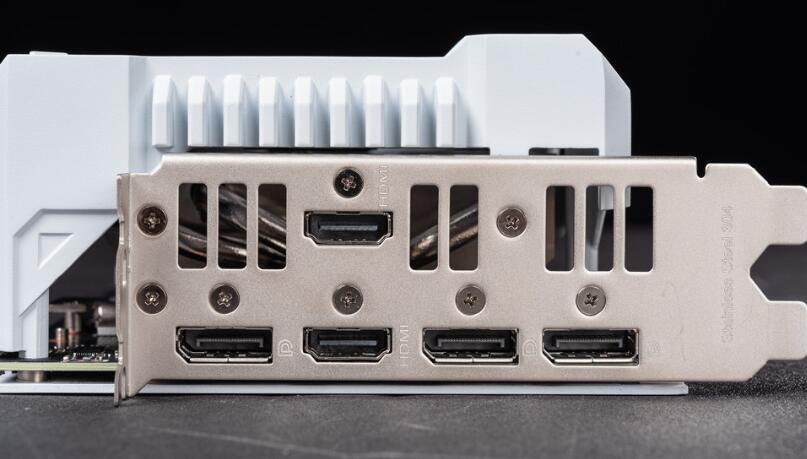

显卡提供最多4个屏幕输出，有着3个DisplayPort 1.4a、1个HDMI 2.1连接埠。

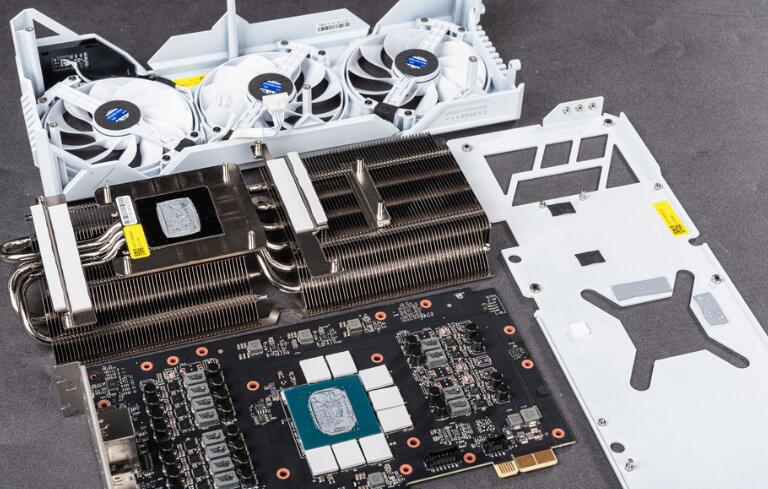

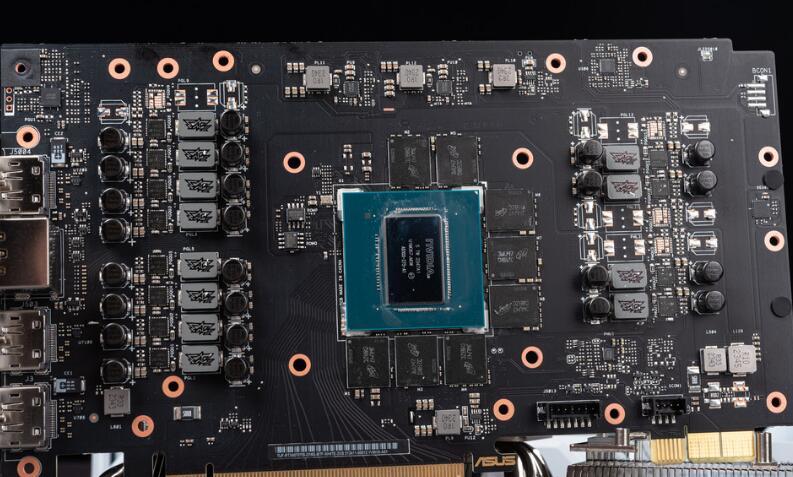

显卡拆解主要的电路板、散热器与背版三者相互固定，并让散热器固定在PCIe档板上，借此提升显卡整体的抗弯能力，而显卡外壳则是与背版相互固定。

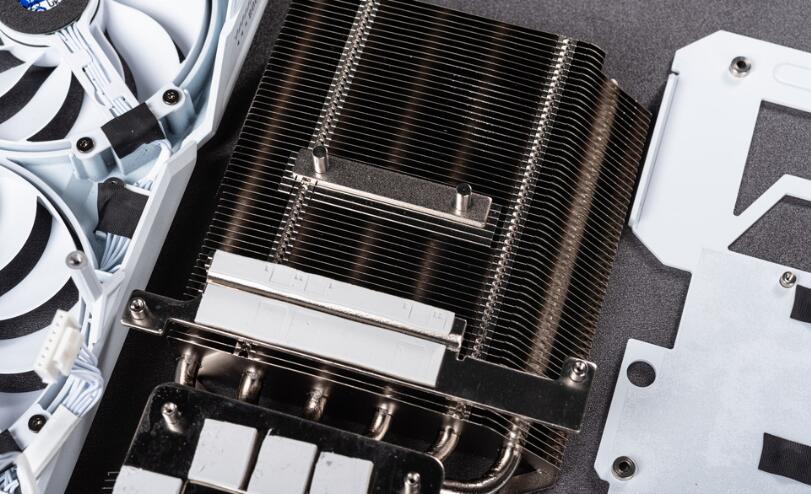

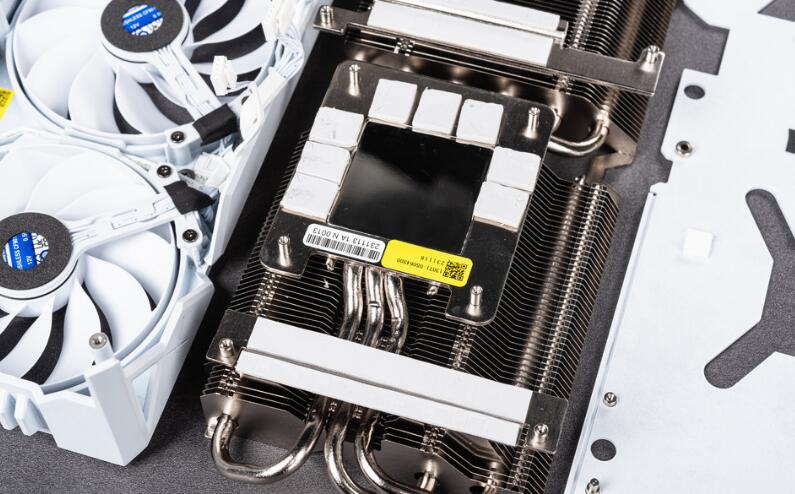

散热器则是大面积铜底直触GPU并替周围內存、供电元件散热;散热器藉由5根热导管贯穿前后两组鳍片，其中3根热管则在后方U字形回绕，借此将GPU废热引导置散热鳍片，提升整体的散热性能。
显卡配件则包含硬卡纸组合的手机架、简易显卡支撑架、显卡卡片、TUF认证与说明文件。
性能测试
测试使用Intel Core i9-14900K、DDR5-5600 16GBx2、ROG RYUO III 360 ARGB散热器，设定为功耗解锁、套用XMP、风扇性能模式、水泵全速，显卡则调成OC Mode并关闭0dB功能，以下测试成绩提供给大家参考。

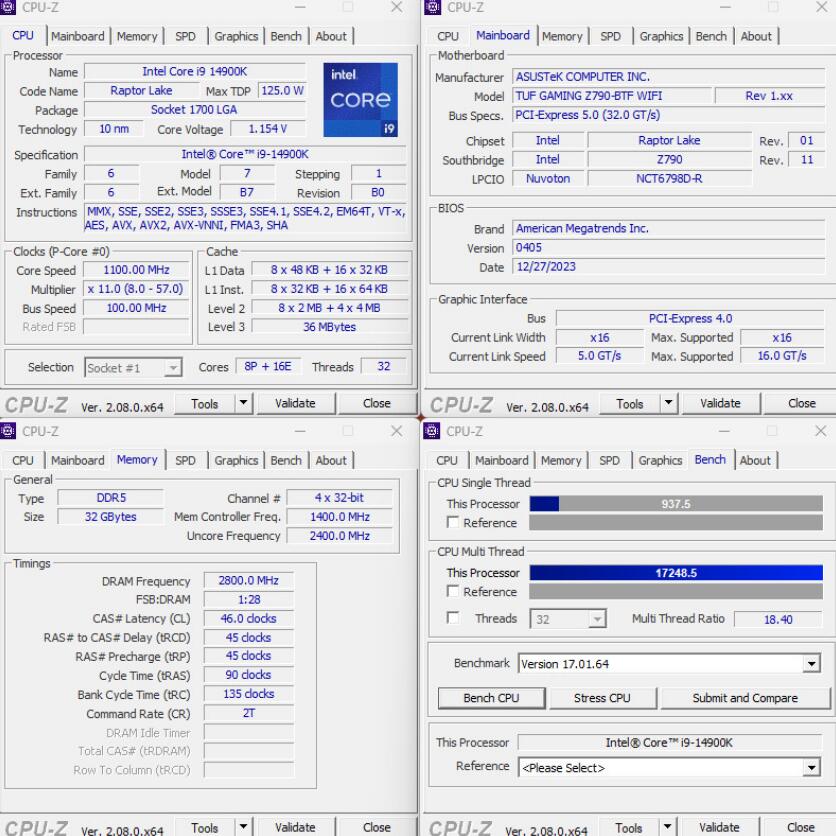

CPU-Z检视Intel Core i9-14900K处理器信息，完全没有升级，代号Raptor Lake的Intel 7 10nm制程8P+16E核心32线程处理器，搭配TUF GAMING Z790-BTF WIFI主板测试，BIOS版版为0405，內存则是双通道DDR5 16GBx2 5600MHz。

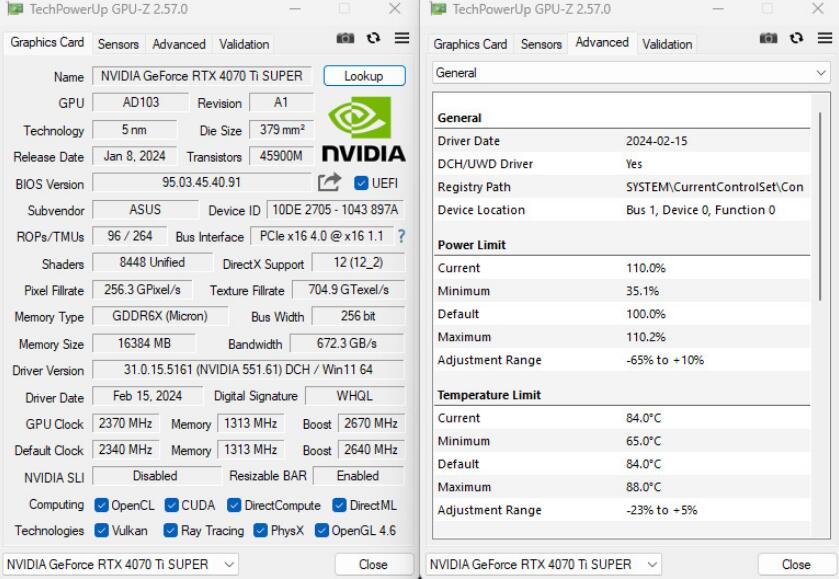

GPU-Z检视RTX 4070 Ti SUPER BTF信息，采用5nm制程的AD103 GPU核心，有着8448个渲染CUDA核心，以及16384 MB GDDR6(Micron)內存，而GPU预设时脉2370 MHz、Boost 2670 MHz。

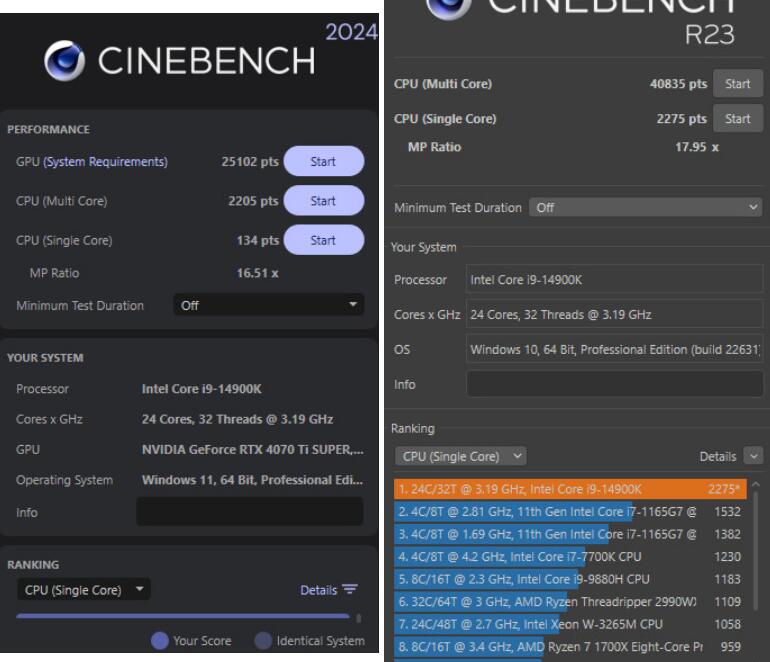

CINEBENCH 2024新版本全面采用Cinema 4D预设的Redshift渲染引擎开发，并包含GPU、CPU的完整测试并支持跨平台的性能比较，这也带给CPU更强悍的渲染测试;而CINEBENCH R23成绩一并附上方便玩家对比参考。
i9-14900K在2024版本获得CPU nT 2205 pts、1T 134 pts的性能;R23版本CPU nT 40835 pts、1T 2275 pts的成绩。

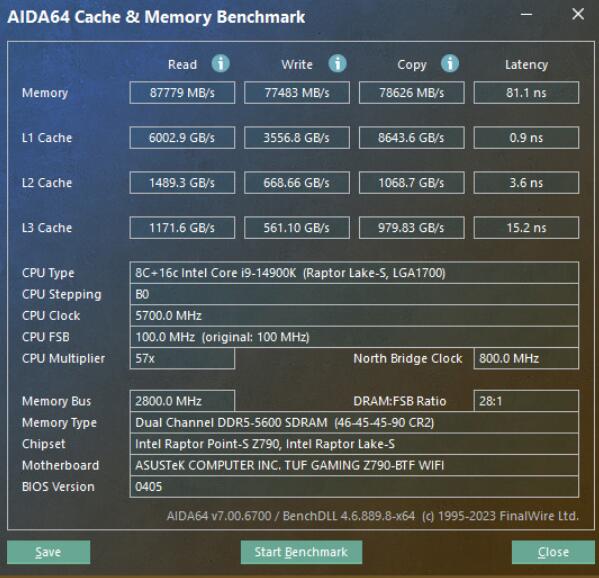

AIDA64內存与缓存测试，內存使用Crucial Pro DDR5-5600 16GBx2，搭配TUF GAMING Z790-BTF WIFI有着內存读取87779 MB/s、写入77483 MB/s、复制78626 MB/s、延迟81.1 ns的表现。

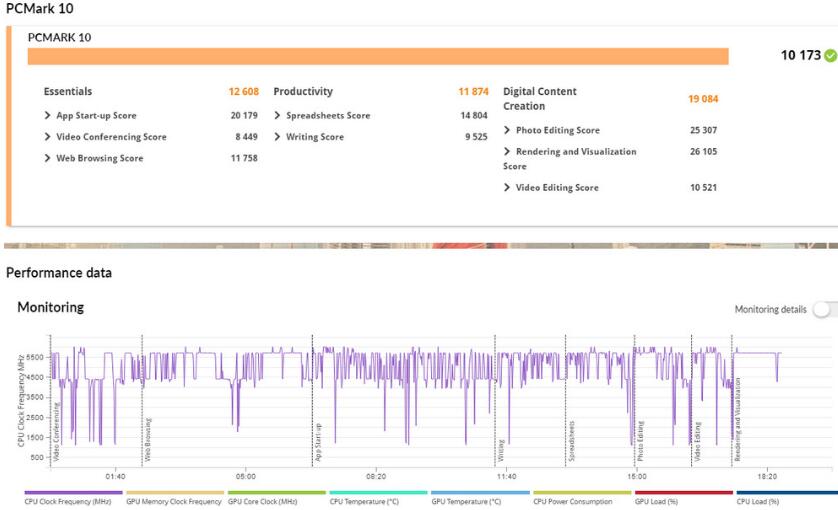

电脑整体性能测试，则以PCMark 10来进行，可分别针对Essentials基本电脑工作，如App启动速度、视讯会议、网页浏览性能进行评分，而Productivity生产力测试，则以电子表格与文书工作为测试项目，至于Digital Content Creation图像内容创作上，则是以相片/视频编辑和渲染与可视化进行测。
i9-14900K获得了10,173分，电脑基准性能Essentials有着12608分，生产力则有11874分，在更需要CPU运算的数位内容创造获得19084分的高成績。

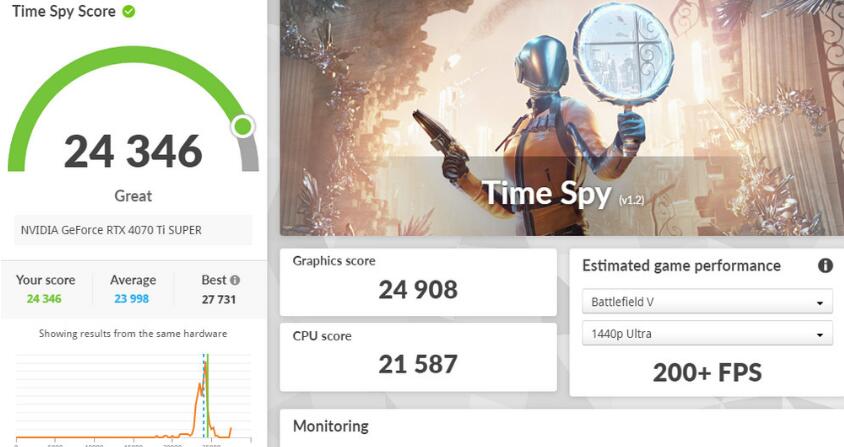

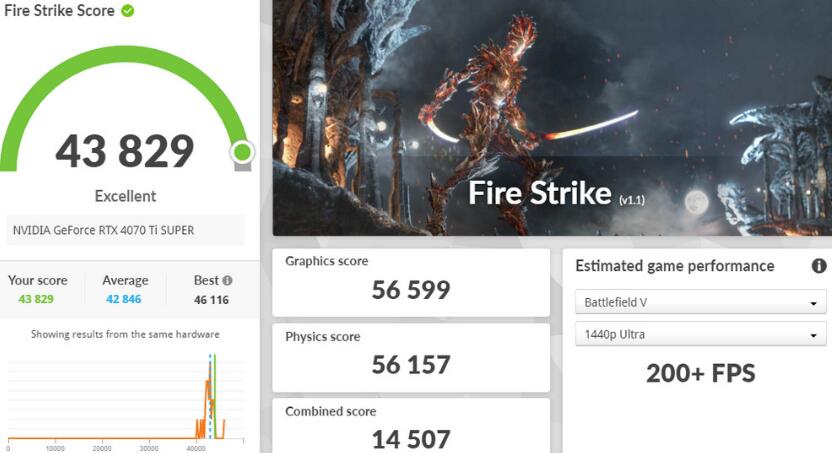

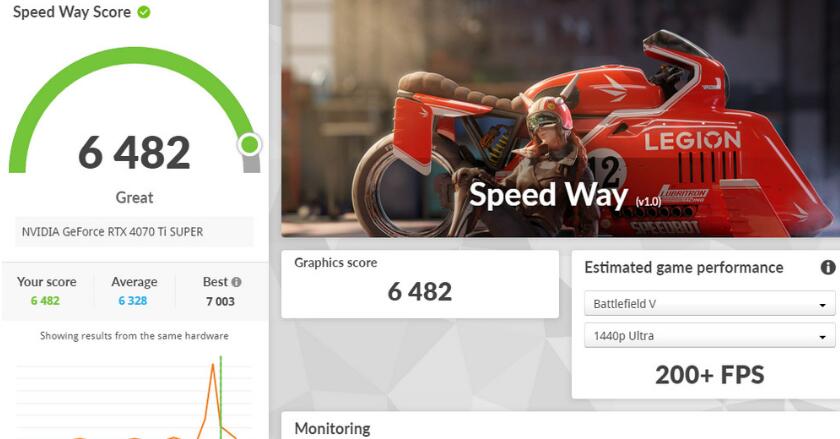

3DMark Fire Strike测试使用RTX 4070 Ti Super显卡，可达到43829分的高成績;针对DirectX 12所设计的Time Spy测试获得24346高于平均值的表现;而同样DX12开发的全光追测试Speed Way亦有着6482分的好成绩。
游戏测试
9款AAA游戏平均性能，测试1440p特效全开进行测试，这段测试不使用光追功能、不开启任何加速功能，主要测试GPU在实际传统渲染游戏性能表现。
游戏测试名单有新加入的《暗黑破坏神IV》、《阿凡达：潘朵拉边境》，以及入门的《F1® 22》、《古墓奇兵：暗影》、《地平线：期待黎明》，以及吃重性能的《边缘禁地3》、《刺客教条：维京纪元》、《碧血狂杀2》与《战神》等测试。

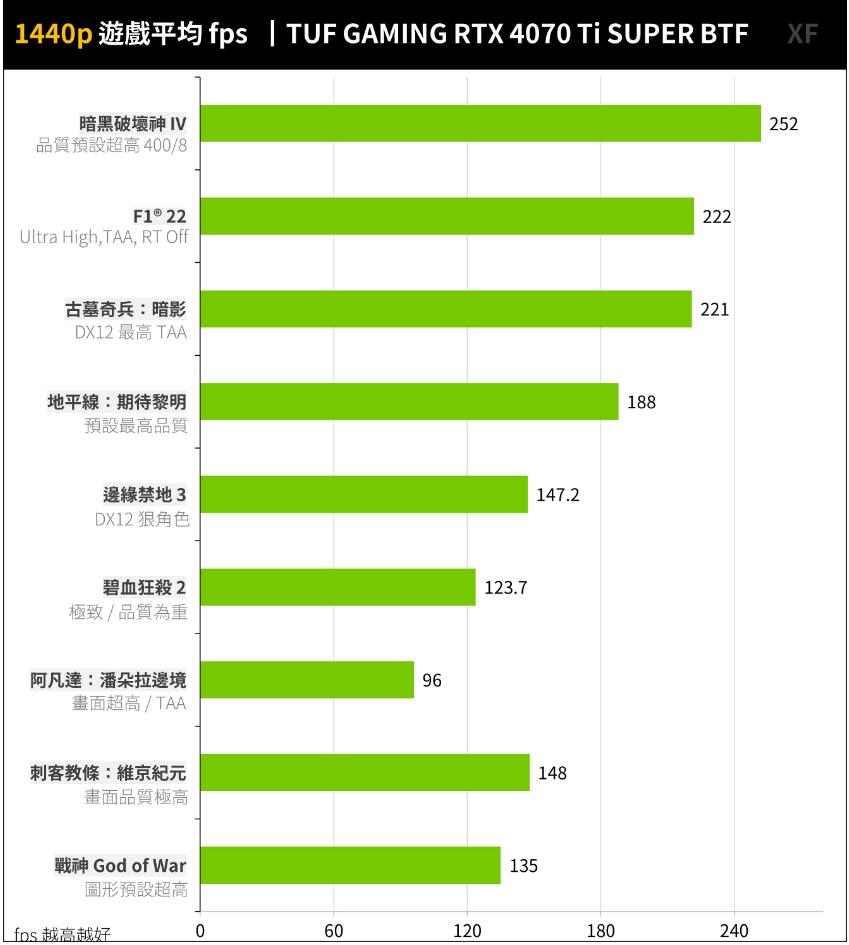

RTX 4070 Ti SUPER BTF于9款游戏平均可达170.3 FPS，整体有着相当好的游戏性能;像是《暗黑破坏神IV》平均252 FPS最高、《阿凡达：潘朵拉边境》不需加速即可有着平均96 FPS的游戏性能。
7款光追游戏测试，使用《巫师3：狂猎》、《霍格华兹的传承》、《星际大战绝地：幸存者》、《电驭叛客2077》、《蜘蛛人：麦尔斯·摩拉斯》、《漫威星际异攻队》、《极地战嚎6》等游戏进行测试。测试使用1440p分辨率，特效/光追最高设定外，也会启用DLSS加速，详细设定请参考图表说明。

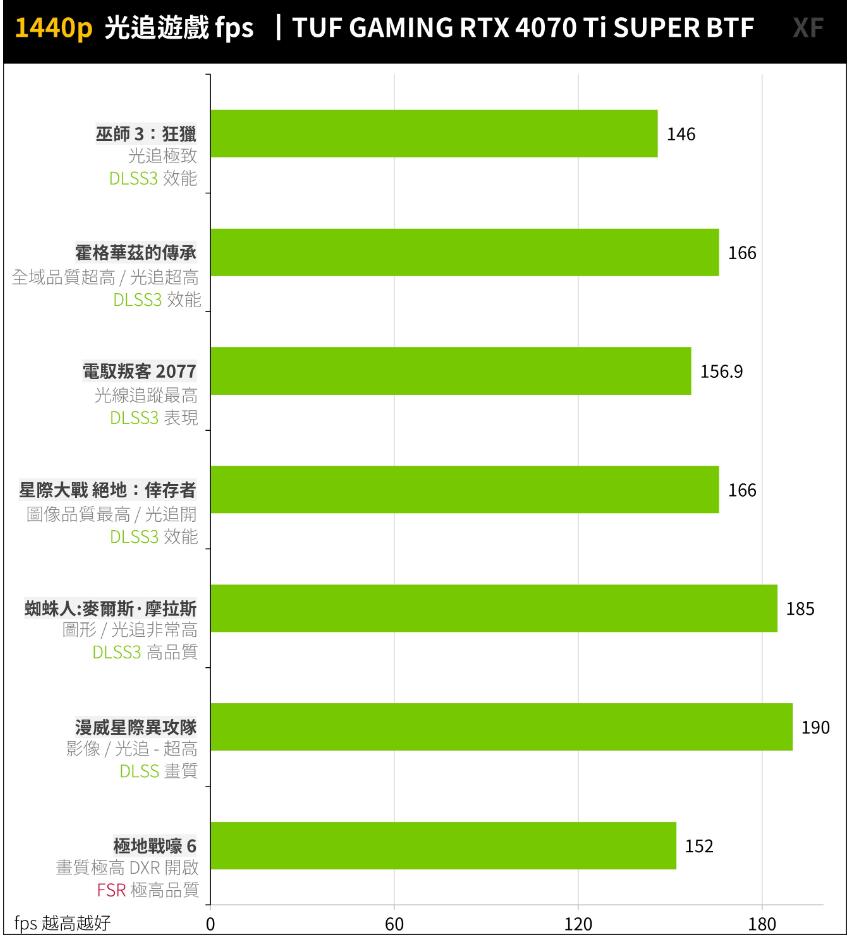

RTX 4070 Ti SUPER BTF于7款光追游戏平均可达166.0 FPS，像是《电驭叛客2077》DLSS 3性能加速平均156.9 FPS、《巫师3：狂猎》DLSS 3性能加速平均146 FPS、《蜘蛛人：麦尔斯·摩拉斯》DLSS 3高品质加速平均185 FPS的出色性能。
总结
TUF GAMING Z790-BTF WIFI与RTX 4070 Ti SUPER BTF的背插板卡组合，让PC主机有着极为美观的左侧视觉，让喜爱极简、整线的玩家有着全新选择;但是背插主板与背插机壳这两者注定是一对，至于背插显卡则可依据玩家喜好来挑选，但若整套BTF下来发现显卡多挂了一条电源线，这肯定会让强迫症玩家气的跺脚。
实际组装时，以往DIY PC安装顺序会习惯先锁上主板、电供、连接机壳/电供线材、装散热并连接线材、最后安装显卡。但是改成背插之后，则可先安装主板、显卡，接着才是机壳/电供线材与散热。而背插设计下让玩家在组装时可以加速不少，但还是逃不掉基本的整线与理线。
想要极致美观与没有线材干扰的左侧主机视觉，那一定要试试华硕「进阶BTF」背插设计的板卡与机壳，而未来华硕也会在板卡中带来更多的BTF型号，让喜爱背插的玩家有着更多的DIY选择。
