华擎ASRock旗下系列主板Phantom Gaming增添生力军，推出数款新系列主流板，这次开箱「Phantom Gaming Z790 Riptide WiFi」主板，配备最新WiFi 7无线、Killer 2.5GbE LAN网络模块、16+1+1相90A DrMOS SPS供电，支持最新PCIe 5.0、免工具快拆式设计M.2散热片，最高支持5组M.2 NVMe SSD加上8个SATA3界面，强大的储存扩充界面，给有大容量储存需求的玩家满满的大平台。
规格
尺寸：ATX(30.5cm x 24.4cm)，8层板PCB
CPU支持：第14、13及第12代Intel Core处理器(LGA1700)
CPU供电相：16+1+1相电源，90A SPS适用于VCore+GT
晶片组：Intel Z790
內存：4 x DDR5 DIMM，Max 192GB，1DPC 1R 8000+ MHz(OC)
扩充插槽：
1 x PCIe 5.0 x16(若已占用将降级成x8模式)、4 x PCIe 4.0 x 16、1 x PCIe 3.0
BIOS:128Mb AMI UEFI Legal BIOS含GUI支持
储存端口：
Blazing M2_GEN5 PCIe Gen5x4(CPU)、Hyper M2_1 PCIe Gen4x4(CPU)、Hyper M2_2 PCIe Gen4x4、Hyper M2_3 PCIe Gen4x4、Hyper M2_4 PCIe Gen4x4、8 x SATA3 6.0 Gb/s
网络：Killer E3100G

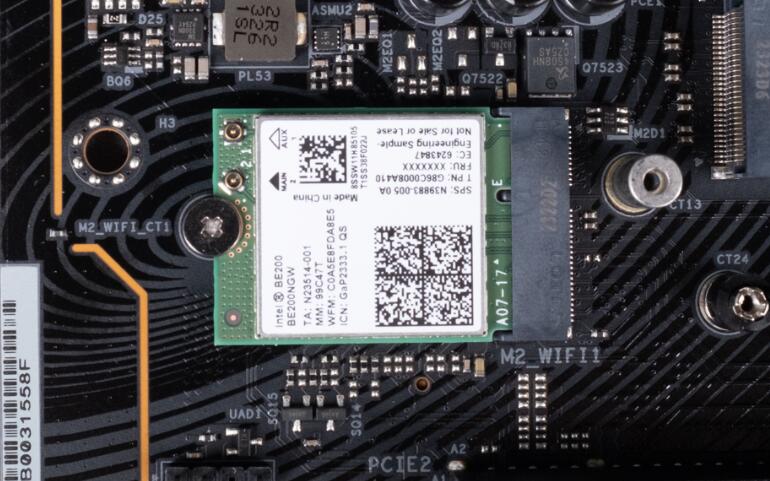

无线网络：Wi-Fi 7 802.11be 2×2、蓝牙5.4
USB端口：
USB 3.2 Gen2x2 Type-C(前置)、USB 3.2 Gen2 Type-A(后置)、USB 3.2 Gen1 Type-C(后置)、USB 3.2 Gen1 Type-A(4个后置、2个前置)、USB 2.0(2个后置、4个前置)
RGB:RGB 4pin、ARGB 3pin x 3
FAN:1 x CPU Fan Connector(4-pin)
–1 x CPU/Water Pump Fan Connector(4-pin)(Smart Fan Speed Control)
–1 x Chassis Fan Connector(4-pin)
–4 x Chassis/Water Pump Fan Connectors(4-pin)(Smart Fan Speed Control)
显示输出：HDMI 2.1，DisplayPort 1.4，eDP 1.4
音讯：Realtek ALC1220

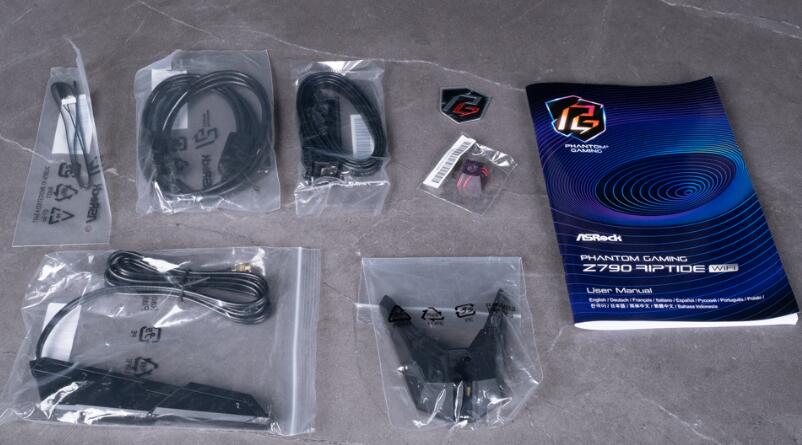

开箱

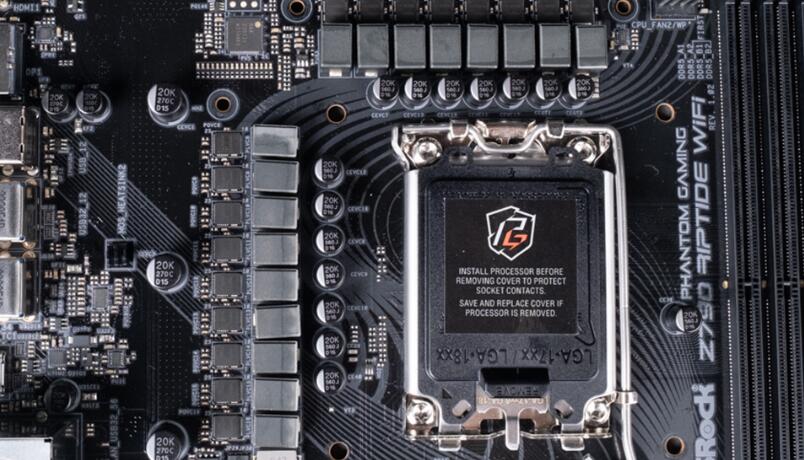

Z790 Riptide WiFi主板采用8层PCB电路板，提供稳定电源信号，主板处理器VRM供电设计16+1+1相，每相采用Dr.MOS SPS(智能功率级)使电流与温控达到最佳化，要对付Intel i9-14900K超频解锁约300W左右的功耗还是没问题的。
而在PCIe插槽的规划为1 x PCIe 5.0×16、4 x PCIe 4.0×16、1 x PCIe 3.0×1，M.2插槽的部分为1组M.2 Gen5x4及4组M.2 Gen4x4，分别前两组连接CPU，后三组连接晶片组，主板上第一条刻印Riptide字样M.2 PCIe Gen5x4位与第一条PCIe 5.0共享，若使用M.2 SSD则会降级为x8，另外在SATA3 6.0Gb/s界面则有8组接头，浮夸大碗满足各式使用者的储存需求。
在USB界面前置板载扩充提供1个高速USB 3.2 Gen2x2 Type-C、2个USB 3.2 Gen1 Type-A与4个USB 2.0，主板后I/O提供1个USB 3.2 Gen2 Type-A、1个USB 3.2 Gen1 Type-C、4个USB 3.2 Gen1 Type-A与2个USB 2.0。

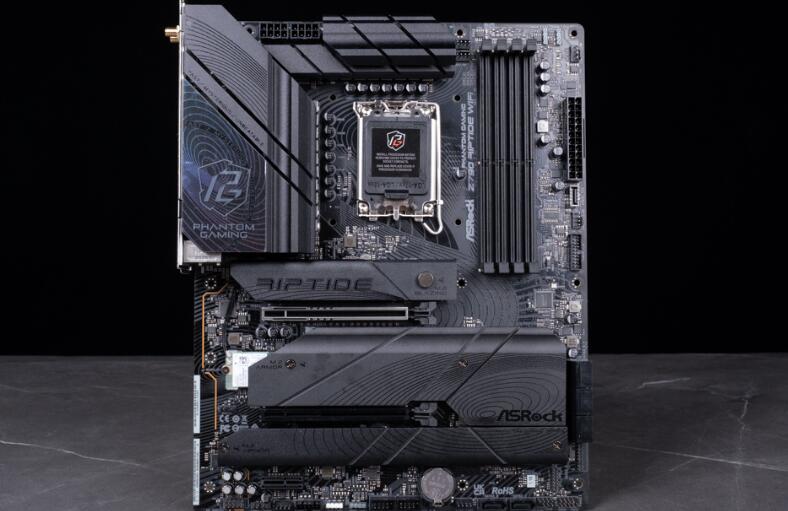

这次ASRock新推3款Phantom Gaming系列在全黑色系的主板正面都有印上各别的主板名称，正面可以很快辨识款式，Phantom Gaming Z790 Riptide Wifi在16+1+1相电源与VRM配置了L型散热模块，4个DDR5记忆体插槽支持192GB容量以及8000+ OC能力、5个M.2与8个SATA连接埠，在中高价位的主板中，Z790 Riptide Wifi所支持的储存界面上诚意十足。

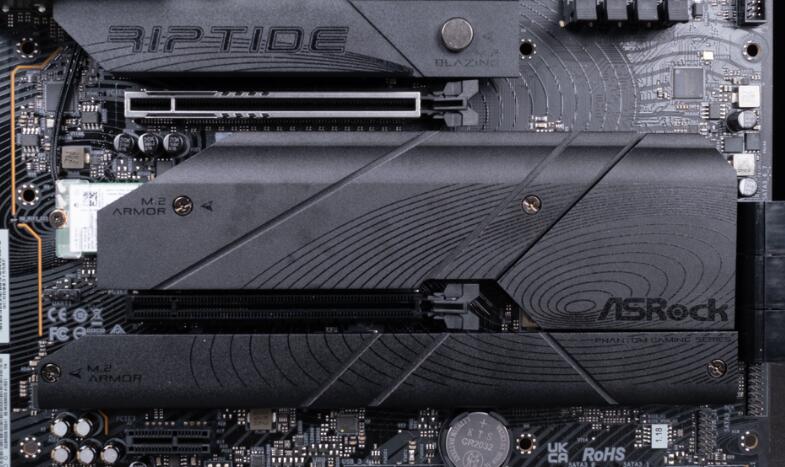

主板名Riptide下即为快拆设计的M.2 PCIe Gen5x4位，与显卡共享PCIe 5.0信道，固若有启用此M.2插槽，则会改运行PCIe 5.0 x8，而4组M.2 Gen4x4依序配置于其他散热装甲下方。

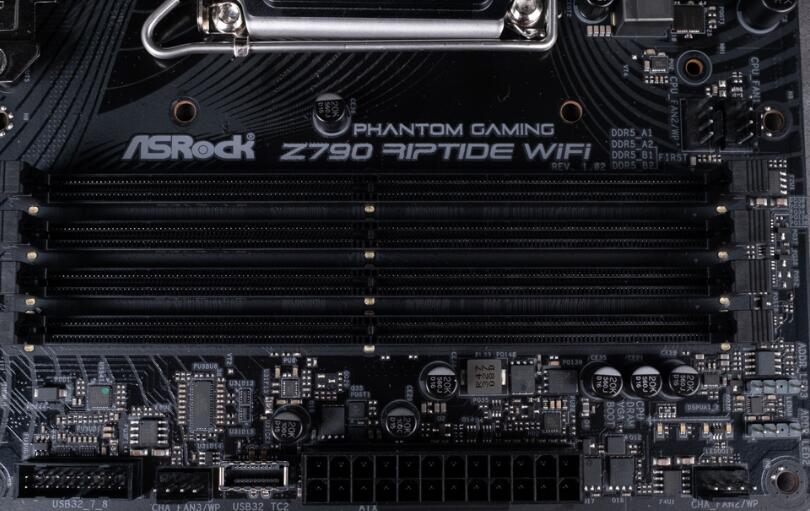

4组双通道DDR5支持最大系统內存192 GB，最高支持DDR5-8000+ OC，內存插槽周围分别有4-pin风扇与3-pin ARGB扩充界面。主板供电ATX 24-pin往左为前置USB 3.2 Gen2×2 Type C与USB 3.2 Gen1 19-pin扩充插槽。

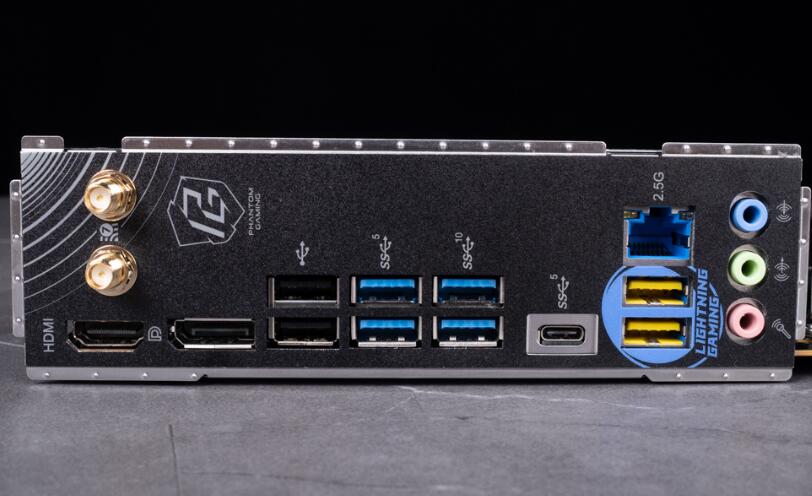

后I/O与主板一体式背板设计，显示输出方面有HDMI、DisplayPort 1.4以及主板后方也有eDP专用连接埠。USB界面则有2个USB 2.0、2个USB 3.2 Gen2、4个USB 3.2 Gen1，其中2个标示「LIGHTING GAMING」提供电玩玩家一目了然的PC周边连接界面，与1个USB 3.2 Gen1 Type-C，对比前面板I/O提供了USB 3.2 Gen2x2 Type-C高达20 Gbps的传输界面，背板的Type-C这部分稍嫌可惜，但在整体USB界面设计上的灵活度仍然显而易见。

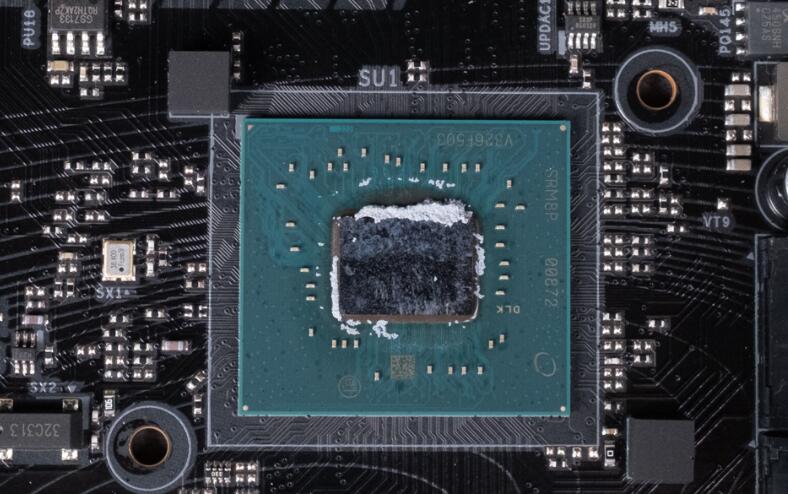

拆解

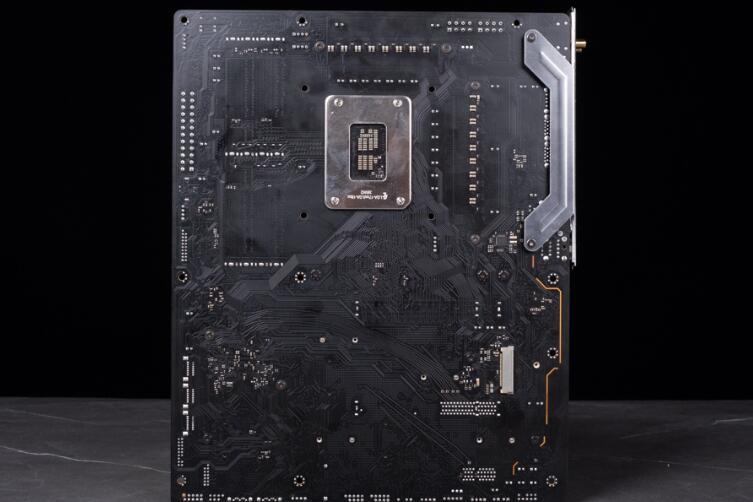

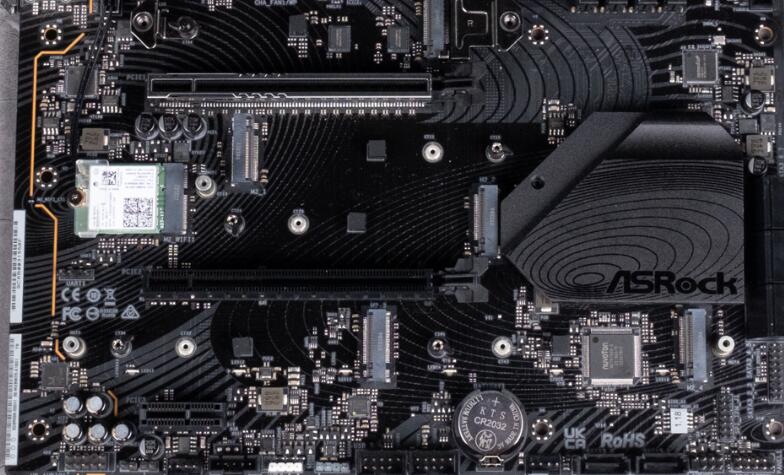

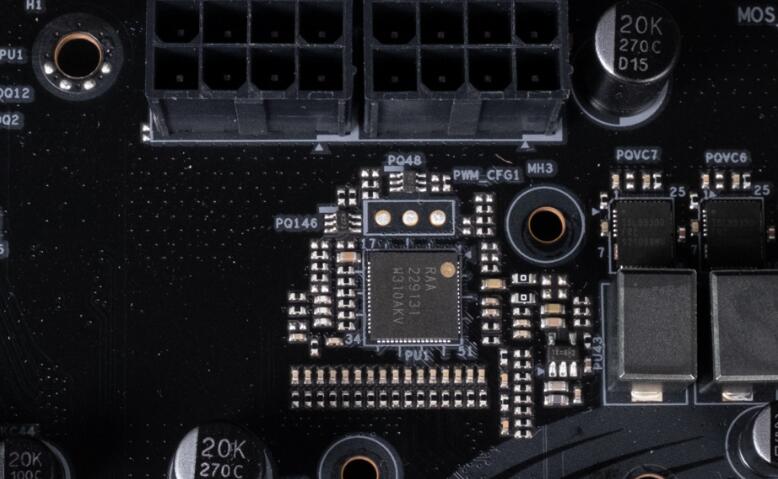

Phantom Gaming Z790 Riptide WiFi使用8层PCB电路板建置，提供VRM供电模块16+1+1相90A稳定供电，其中16相为CPU VCore供电，+1组为VCCGT供电，+1组为VCCAUX供电，供电负载分流设计，能加强整体主板在高负载、超频运算时系统的稳定性。
BIOS UEFI

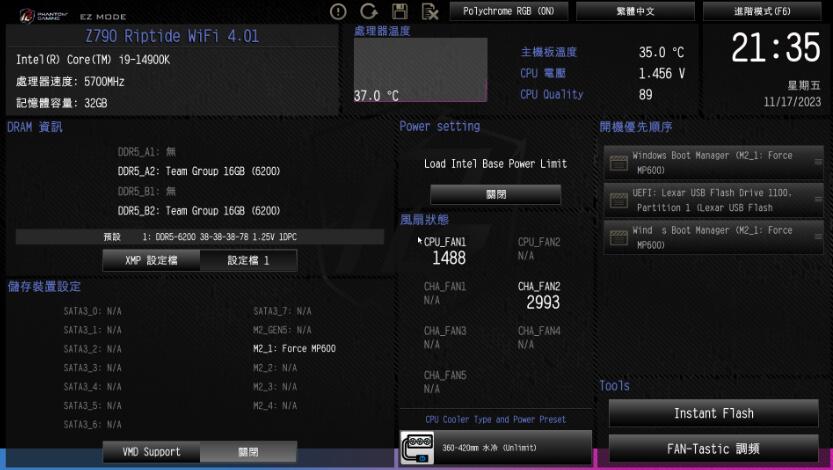

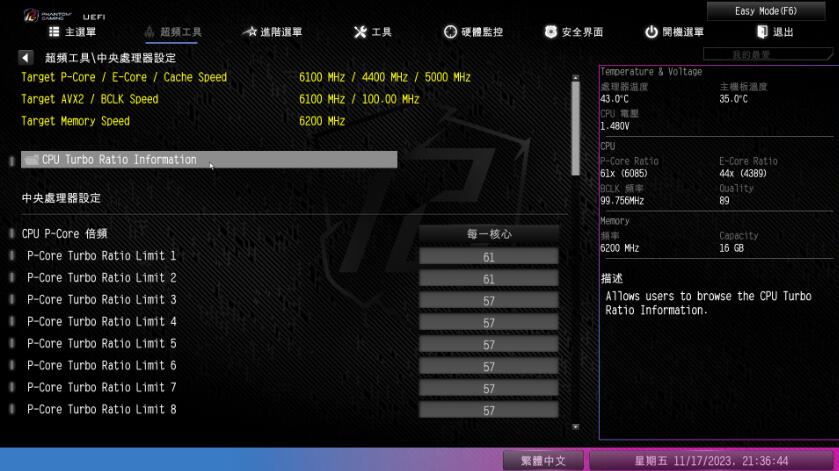

ASRock Phantom Gaming Z790 Riptide WiFi在初次进入BIOS后可见EZ Mode简易模式界面，EZ Mode提供主板上已安装的简要硬件信息、调整开机优先级与快速XMP开关设定、RGB灯效开关等，也可依个人使用习惯于进阶模式更改进入BIOS优先显示的页面，而XMP超频参数也可于进阶模式中细调每一核心超频参数、更改电压设定等，若是超频新手，建议可与EZ Mode所提供的XMP设定档一同服用即可，熟稔的超频玩家再往进阶模式的超频页面去。
跑分测试
ASRock Phantom Gaming Z790 Riptide WiFi主要跑分测试项目为CPU、內存缓存与常用跑分软件，处理器使用Intel Core i9-14900K，內存使用T-FORCE DELTA DDR5 16GB x2，显卡使用RTX 4060 Ti，搭配360mm一体式水冷散热，透过BIOS的EZ Mode简易模式开启XMP做测试。
测试平台
处理器：Intel Core i9-14900K
主板：ASRock Phantom Gaming Z790 Riptide WiFi
內存：T-FORCE DELTA DDR5 16GBx2
显卡：NVIDIA GeForce RTX 4060 Ti
系统碟：Corsair MP600 1TB
散热器：360mm AIO
电源供应器：be quiet!STRAIGHT POWER12 1000W
操作系统：Windows 11 Pro 22H2

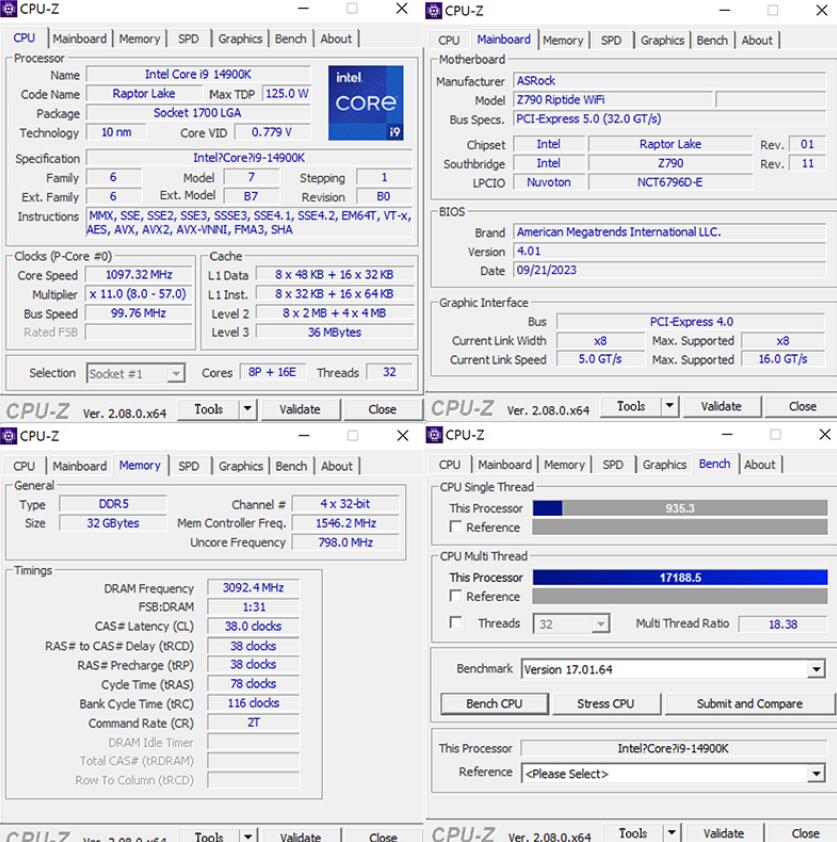

透过CPU-Z检视处理器信息，Intel i9-14900K、BIOS版本为4.01，CPU Bench单线程935.3，多线程为17188.5。

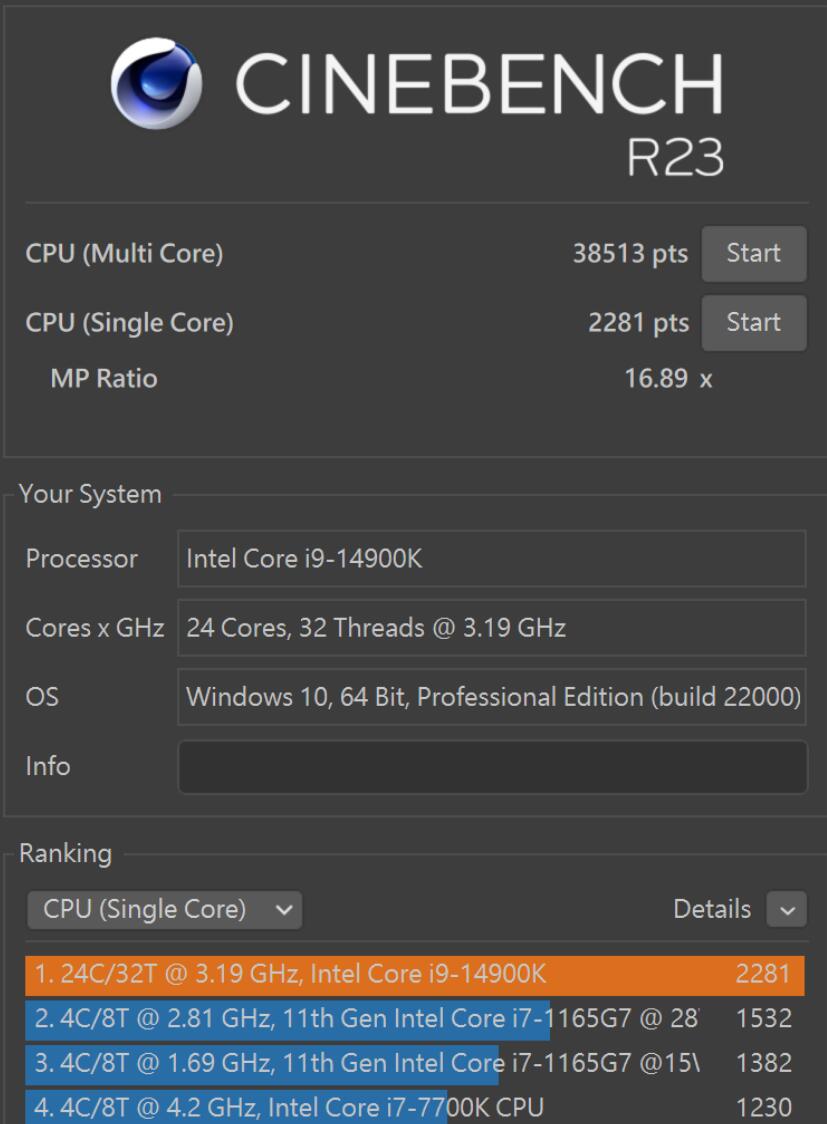

在Cinebench R23可直接测试Single Core或Multi Core的性能，并提供10、30分钟或自定义时间，能够让处理器以多核心或单核心运作的方式连续跑分，让处理器的跑分不只是一瞬间的爆发力测试，而是更贴近使用者们的实际使用情况，测试结果单核跑分为2281，多核跑分为38513。

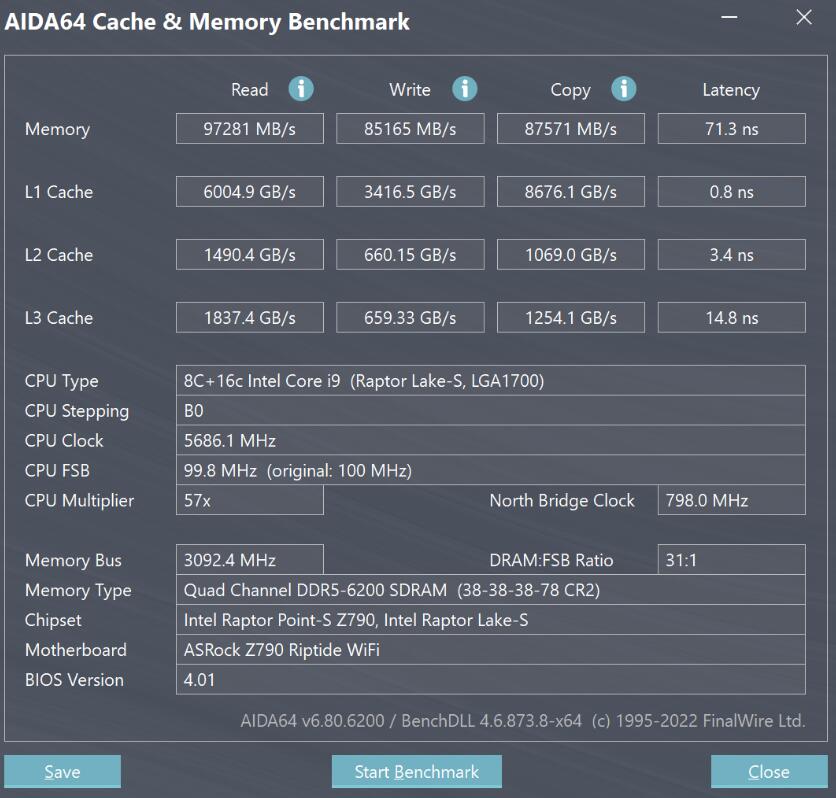

AIDA64內存与缓存测试，內存使用T-FORCE DELTA DDR5 16GBx2搭配Phantom Gaming Z790 Riptide WiFi，读取內存速度达97281 MB/s、写入85165 MB/s、复制87571 MB/s、延迟71.3 ns的表现。

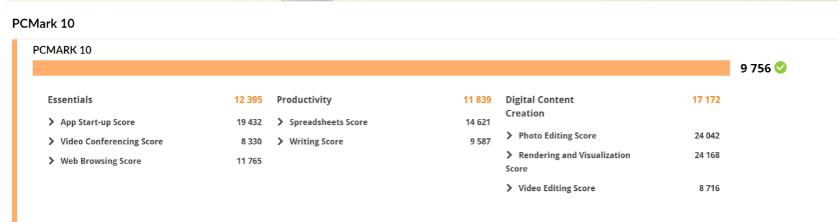

整体系统测试使用PCMark 10进行，分别观察Essentials基本运作性能、Productivity生产力测试与Digital Content Creation图像内容编辑取向各方面进行跑分，i9-14900K综合评分为9756分，电脑基准性能Essentials为12395分，生产力测试11839分以及需要更复杂的CPU运算性能的图像内容创作为17172分。

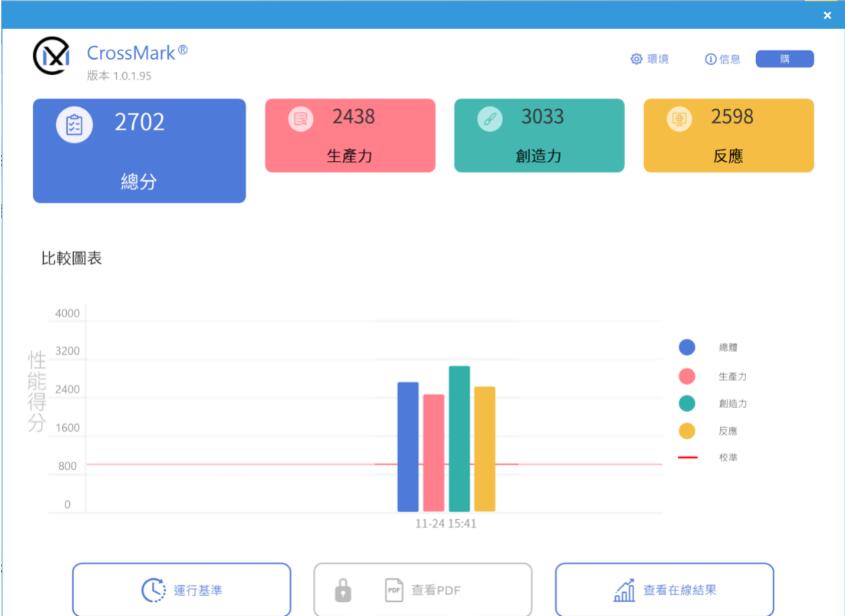

CrossMark性能测试为BAPCo所开发的免费测试工具，支持跨平台Windows、iOS/iPadOS、macOS与Android平台测试使用，而目前Windows环境虽支持多种语言，但会依使用者系统语系来对照，用繁中Windows目前只会显示简中界面，测试内容偏向日常办公实用性为主的项目，例如编辑文档、网页浏览或编辑视频等反应性能测试。

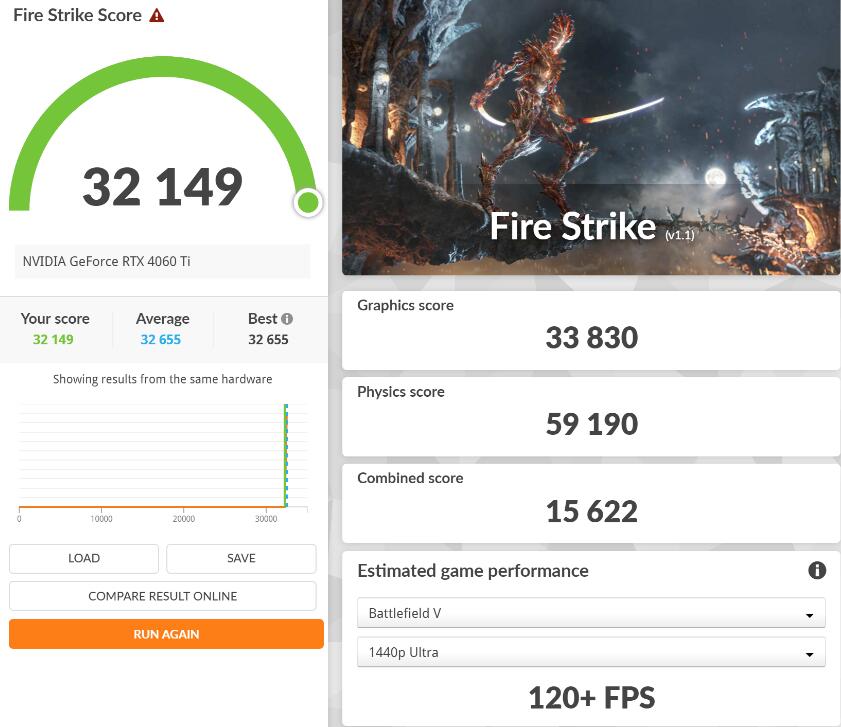

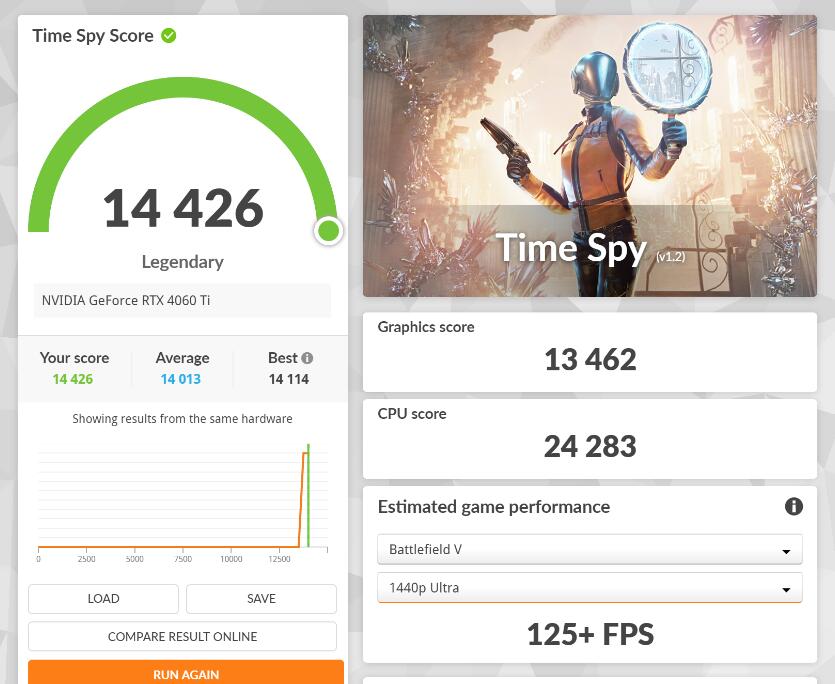

使用RTX 4060 Ti显卡测试3DMark Fire Strike，CPU物理特效分达59190分;针对DirectX 12所设计的Time Spy测试，CPU则是获得24283的成绩。
总结
为迎合新的第14代Intel Core处理器浪潮，ASRock Phantom Gaming Z790 Riptide WiFi强化了处理器供电设计，采用最新Dr.MOS SPS供电技术，搭载16+1+1相90A VRM供电与支持內存超频达DDR5-8000+ OC。
扩充界面的部分，M.2 SSD插槽提供5个扩充并设计了快拆结构，便于DIY玩家无工具改装，而SATA3扩充也给到8个扩充插槽，超越大部分玩家与一般使用需求，甚至作为大容量数据库储存界面使用也绰绰有余，且主板本身内置的eDP连接埠，对本身喜好改装PC或有外接屏幕需求的玩家，给了在屏幕显示上另外的DIY空间，提供给正在物色支持新一代CPU的中高阶主板的玩家参考。
