第14代Intel Core采用LGA 1700接口，让Intel 600、700系列主板也都能沿用。但各家板厂还是规划了不少板子更新，华硕ROG端出「ROG MAXIMUS Z790 DARK HERO」，换上新造型搭配POLYMO LIGHTING，一样的20相90A供电、USB-C 20Gbps 60W前置快充、Thunderbolt 4等规格，这代板载支持5个M.2与PCIe 5.0 SSD算是一大亮点，当然Wi-Fi 7也是不小的更新重点，除此之外DIMM Flex、Q Antenna等新功能也在这代板子中登场。
规格
尺寸：ATX(30.5cm x 24.4cm)
处理器支持：第12、13、14代Intel Core、Pentium Gold与Celeron
处理器脚位：Intel LGA 1700
CPU供电相：Teamed 20+1相90A Power Stage
晶片组：Intel Z790
BIOS:1 x 256Mb ROM、UEFI AMI
內存：4 x DIMM，MAX 192GB，DDR5 8000+(OC)/5600 MHz
显示输出：HDMI 2.1、2 x Thunderbolt 4 Type-C(DisplayPort 1.4内显输出)
Thunderbolt:2 x Thunderbolt 4 Type-C(PCIe、USB)
扩充插槽：2 x PCIe 5.0 x16(x16，x8/x8)、1 x PCIe 4.0 x4
储存端口：4 x SATA 6Gb/s、M.2_1 CPU PCIe 5.0 x4、M.2_2 CPU PCIe 4.0 x4、M.2_3 PCIe 4.0 x4、M.2_4 PCIe 4.0 x4、M.2_5 PCIe 4.0 x4
网络：Intel I226-V 2.5GbE、ASUS LANGuard
无线：Intel BE200 802.11be Wi-Fi 7 2×2、BT 5.2
音讯：ROG SupremeFX 7.1 ALC4082、ESS ES9218 QUAD DAC
USB端口：1 x USB 20Gbps Type C(PD 3.0 / QC 4.0 / DC 5/9/15/20V/3A 60W快充、前置扩充)、2 x Thunderbolt 4 Type C、6 x USB 10Gbps、8 x USB 5Gbps(4个需扩充)4 x USB 2.0(4个需扩充)
RGB:3 x ARGB 4-1pin、1 x RGB 4pin
FAN:1 x 4-pin CPU、1 x 4-pin CPU OPT、1 x 4-pin AIO Pump、4 x 4-pin Chassis、1 x W_PUMP+、1 x 2-pin Water In、1 x 2-pin Water Out、1 x 3-pin Water Flow
开箱
依照惯例上述规格表标示红字的是ROG MAXIMUS Z790 DARK HERO特别版与一般版ROG MAXIMUS Z790 HERO的规格就差一点点。毕竟这代处理器没升级，当然晶片组也没有任何改变的情况下，板厂也只能想尽办法多挤点功能在新的板子当中。
ROG MAXIMUS Z790 DARK HERO规格升级重点莫过于，板载5个M.2并支持PCIe 5.0 SSD，此外SATA降为4个、并稍微调整PCIe与M.2插槽的配置与布线;此外，Wi-Fi 7 802.11be三频无线网络升级更是一大重点，并采用新设计的Q Antenna天线，让主板连接天线更方便。
Z790 DARK HERO支持第12、13、14代Intel Core处理器，采用Teamed 20+1相90A Power Stage供电设计，提供4 DIMM DDR5內存、最大192GB容量;内显输出1个HDMI 2.1(4K60Hz)与2个Thunderbolt 4 Type C支持DisplayPort 1.4图像输出、40Gbps高速外接等功能。
主板上的2根PCIe 5.0 x16插槽，支持单卡x16、双卡x8/x8切换;只不过板载M2_1共享CPU的PCIe 5.0 x16频宽，也就是说当M2_1安装SSD之后，显卡只能使用PCIe 5.0 x8、另一个PCIe插槽则会被关闭，因为CPU不支持x4/x4信道分配。
总之板子储存扩充提供5个M.2扩充1个PCIe 5.0 x4、其余4个都是PCIe 4.0 x4的规格，但是SATA连接埠数量降至4个;网络则是Intel 2.5GbE与Intel 802.11be Wi-Fi 7无线网络;音效则是ROG SupremeFX 7.1 ALC4082音效芯片搭配ESS ES9218 QUAD DAC。
主板USB总共可达21个，包含2个Thunderbolt 4 Type C以及前置USB-C 20Gbps，支持PD 3.0与QC 4.0快充功能，可输出DC 5/9/15/20V、3A、60W，让机壳前面板也能替行动装置进行快速充电。

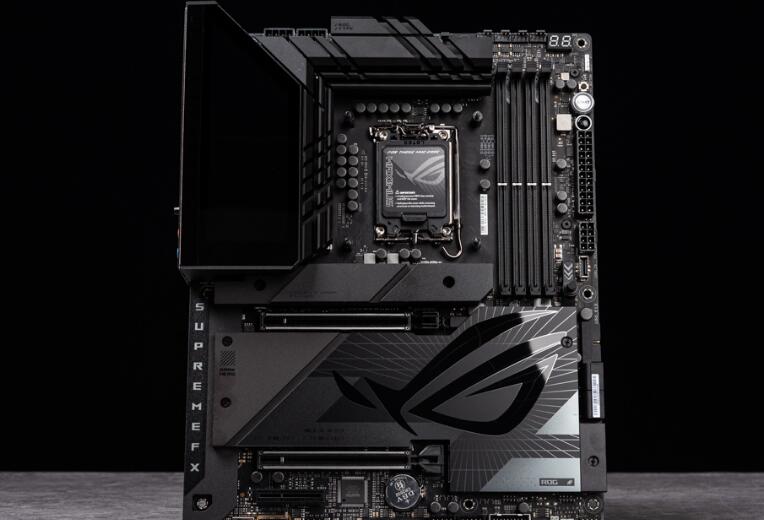

ROG MAXIMUS Z790 DARK HERO与原版外观维持着一样的黑色、低调设计，同样保有I/O外壳上大片的POLYMO LIGHTING灯效，而主板第一根M.2散热片也提升高度增加散热效果;也因为板载5个M.2的关系，第二根PCIe的位置也有调整，并且让M.2与PCH使用同一块散热片。

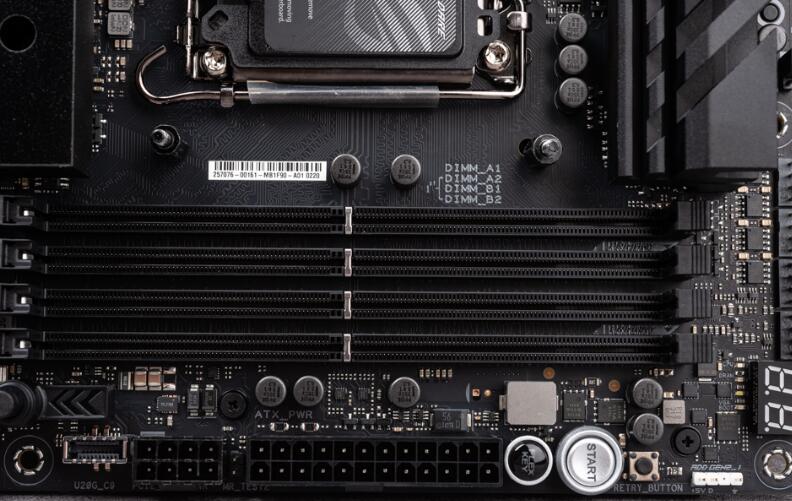

主板的4 DIMM DDR5內存插槽，采用单边固定的卡扣、內存中间则有金属卡扣强化，并在电路板上标示以最外两根为优先使用，这区也有着Debug Code与Debug LED灯号，以及CPU_FAN / OPT、AIO_PUMP与ARGB 3pin等连接插座。
同样有着裸测用的电源开关、Retry按钮与Flex Key：可通过BIOS指定Flex Key功能，预设为Restart也可切换成一键进BIOS的功能。此外，假使未安装內存或內存安装不正确时，主板连接24-pin后Debug LED灯号的DRAM灯会恒亮，提醒玩家內存未正确安装。
至于ATX 24pin的左手边，则有设计给前置USB-C 20Gbps的额外PCIe 8-pin供电插座，若没有额外供电下前置USB-C仅27W最高充电瓦数，而当接上电源供电后，可支持PD 3.0 / QC 4.0 / DC 5/9/15/20V/3A 60W的快充功能。
Z790 DARK HERO维持着LGA 1700脚位同时支持第12、13、14代Intel Core处理器，而周围的Teamed 20+1+2相90A供电设计下，采用热导管连接的L形VRM散热器，更叠合金属I/O外壳，大幅提升VRM被动散热的降温能力;而CPU采用双ATX12V 8pin供电。
主板右下角则有着4个SATA连接埠，以及1个前置USB 3.2 Gen 1内接扩充;毕竟给到5个M.2的配置，也就只能牺牲SATA装置的连接数量。
主板PCIe插槽的第一根与第二根PCIEX16(G5)_1、PCIEX16(G5)_2可支持单卡PCIe 5.0 x16或双卡PCIe 5.0 x8/x8;而第三根PCIe插槽则是PCIe 4.0 x4。而第一根PCIe插槽采用Q-Release按钮，藉由弹簧与滑轨的组合，按下释放按钮会让卡扣往右移动，如此一来拆装显卡就更加顺手。
主板下方左至右则有：Alternative PCIe Mode switch、前音源、RGB 4pin、ARGB 3pin、FAN、USB 2.0、USB 3.0、水冷插座与前面板针脚。Alternative PCIe Mode switch可手动切换PCIe模式，预设为Auto Gen5、切到中间1step是Gen4、切到右边2step是Gen3。
这代第一根M.2插槽支持PCIe 5.0 x4 SSD，主要是共享显卡PCIe 5.0 x16的频宽。因此当M.2_1安装SSD之后，第一根PCIe插槽只有PCIe 5.0 x8的频宽，而第二根PCIe插槽则会无法使用。(原因是CPU不支持PCIe 5.0 x8/x4/x4的信道分配)

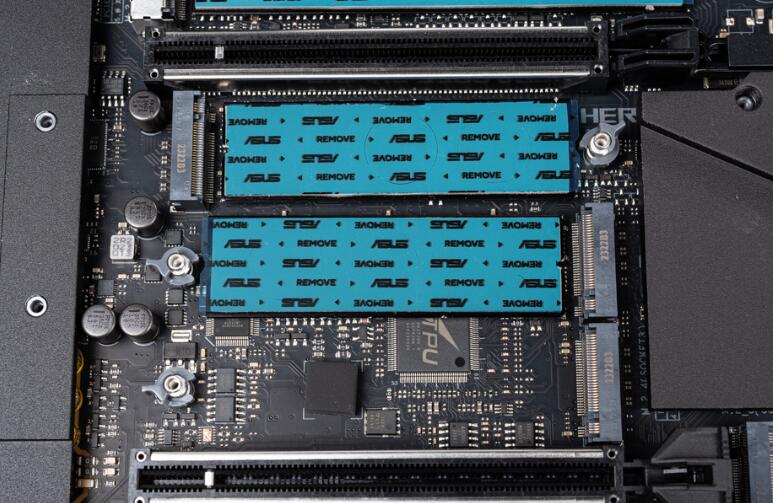

接着M.2_2一样使用CPU的PCIe 4.0 x4信道，其余的M.2_3 / 4 / 5则都使用PCH的PCIe 4.0 x4信道;并都同样具备M.2 Q-Latch便利设计。

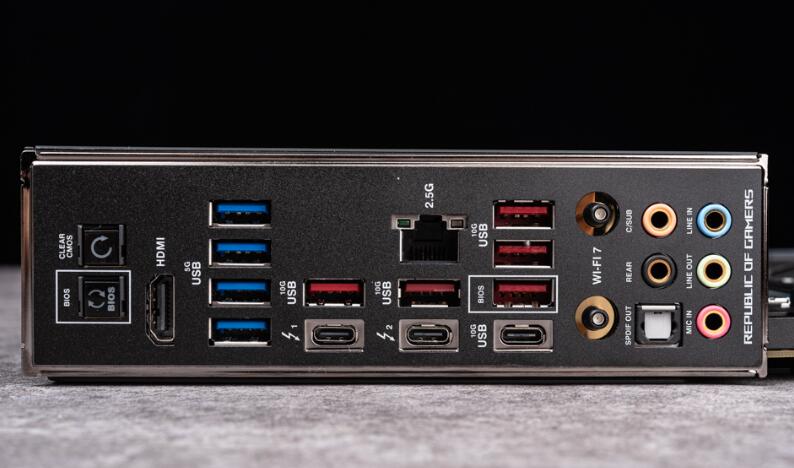

主板一体式后I/O有着Clear CMOS与BIOS FlahBack的按钮，内显输出则有HDMI 2.1与2个Thunderbolt 4 Type C(使用内显输出)，以及6个USB 10Gbps(5A1C)、4个USB 5Gbps以及2.5GbE RJ-45、Wi-Fi 7 Q-Antenna快拆天线与3.5mm音效输出。
主板用料
ROG MAXIMUS Z790 DARK HERO在布线与配置上略有不同，板载5 M.2的情况下有些位置必须被牺牲，而这代M.2与PCH的散热片则改为一整片方便玩家拆装，至于第一根M.2散热片也因应支持PCIe 5.0 SSD的关系所以散热片加高不少。

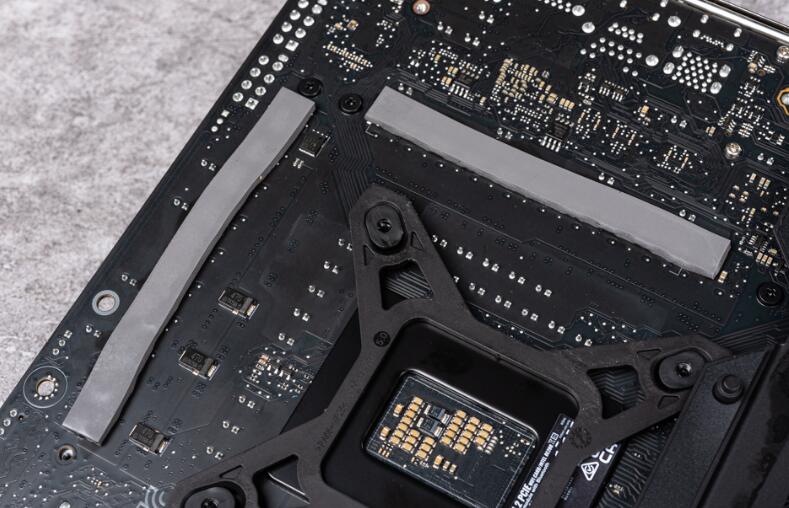

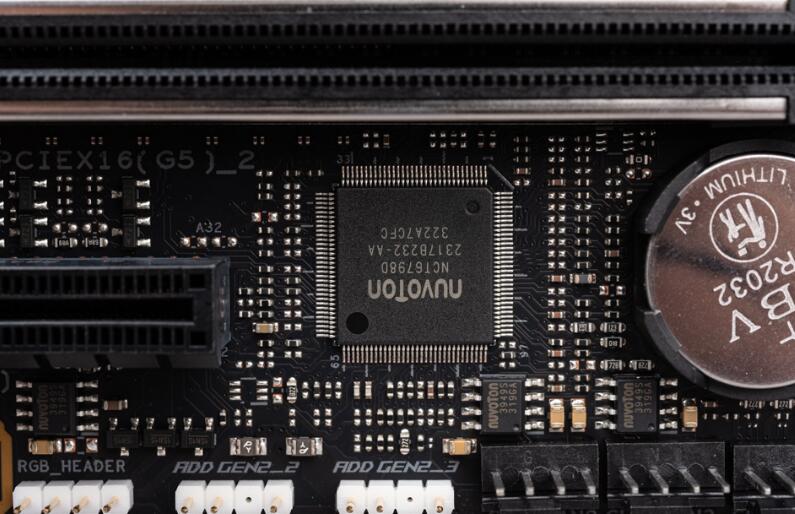

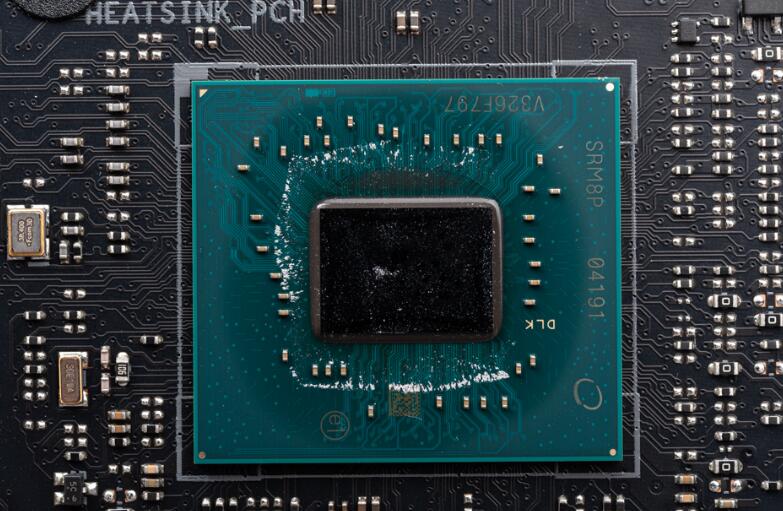

而主板在装甲、背板之下，也藏有不少新元件与设计上的小细节，这边就将主板拆解来跟大家分享。
BIOS功能

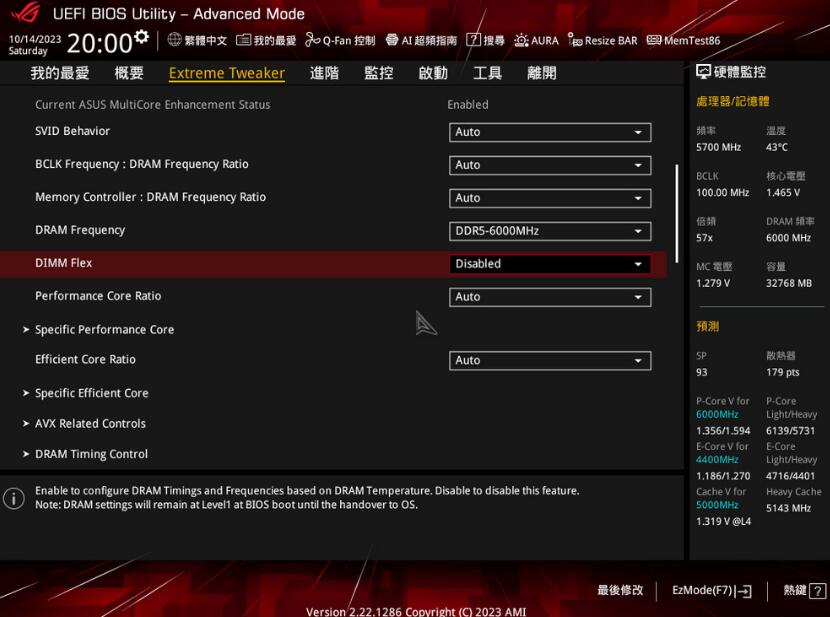

ROG MAXIMUS Z790 DARK HERO测试的BIOS版本为0502，新加入DIMM Flex功能，依据內存温度来自动调整DRAM Timing与內存时脉。除此之外，在Extreme Tweaker当中，提供Ai Overclock Tuner可套用XMP参数，以及攸关性能的「ASUS MultiCore Enhancement」。
ASUS MultiCore Enhancement预设上Auto会套用华硕优化的处理器PL1、PL2与电流上限等限制，设定为Disabled则是依据Intel表定规格来设定，但相对的性能会有着一段落差;设定为Enabled之后会自动解锁PL1、PL2与电流上限，让处理器达到最高的性能表现，但若担心处理器散热不好也可设定为90°C限制点。
Z790 DARK HERO同样具备AI超频功能，i9-14900K预测93 SP、散热器179 pts的情况下，全核心5.7GHz、五核心5.8GHz、三核心6GHz的P-core超频设定;而E-core则是全核4.4GHz、五核心4.6GHz、三核心4.6GHz;并针对不同核心设定最高Turbo上限，确保处理器能发挥最强悍的性能。
性能测试
性能测试方面，则使用常见的几套CPU渲染、电脑性能测试与游戏性能进行测试。处理器则使用Intel Core i9-14900K，搭配Crucial Pro DDR5-6000 16GBx2內存与NVIDIA GeForce RTX 4090，设定上采用主板Auto、开启XMP功能、解除功耗限制、散热器使用ROG RYUJIN III 360水冷，以下分数提供给各位参考。
测试平台
处理器：Intel Core i9-14900K
主板：ASUS ROG MAXIMUS Z790 DARK HERO
內存：Crucial Pro DDR5-6000 16GBx2
显卡：NVIDIA GeForce RTX 4090
系统碟：Solidigm P44 Pro 1TB PCIe 4.0 SSD
散热器：ROG RYUJIN III 360
电源供应器：Seasonic VERTEX 1000W
操作系统：Windows 11 Pro 22H2

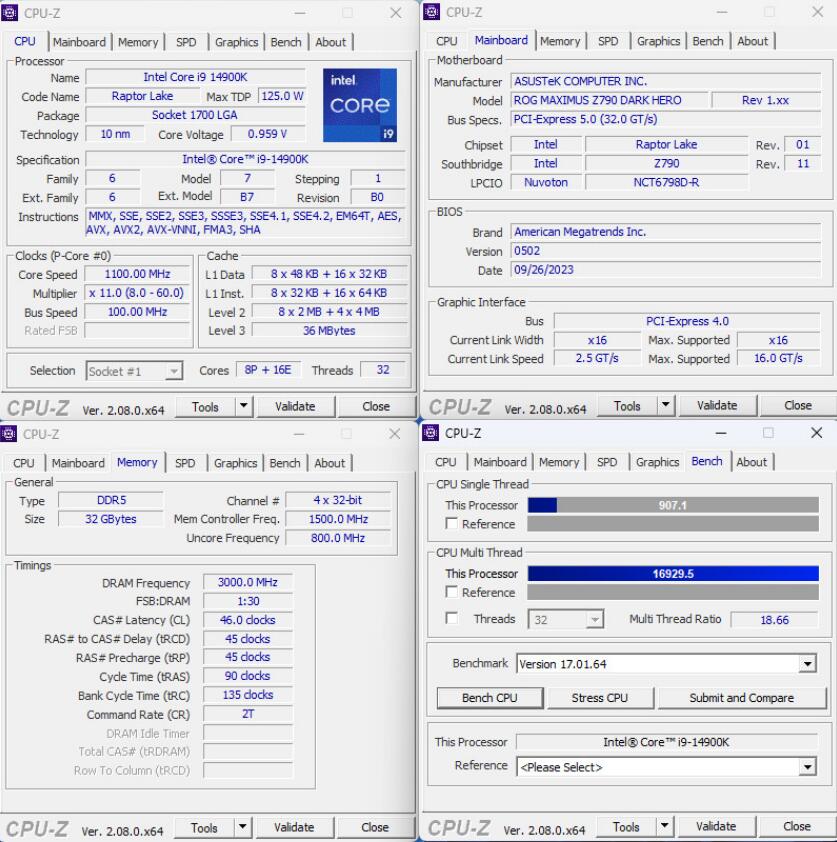

CPU-Z检视Intel Core i9-14900K处理器信息，完全没有升级，代号Raptor Lake的Intel 7 10nm制程8P+16E核心32线程处理器，搭配ROG MAXIMUS Z790 DARK HERO主板测试，BIOS已更新至0502，內存则是双通道DDR5 16GBx2 6000MHz。

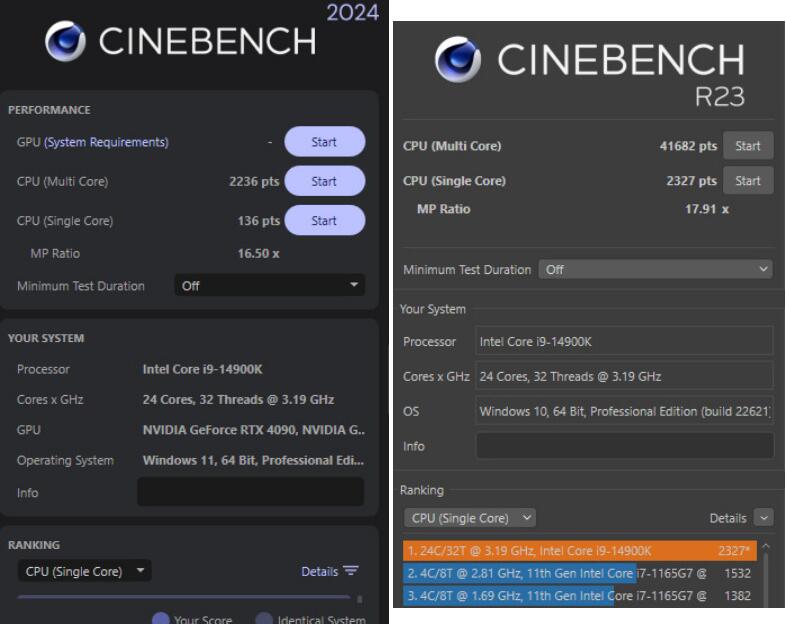

CINEBENCH 2024新版本全面采用Cinema 4D预设的Redshift渲染引擎开发，并包含GPU、CPU的完整测试并支持跨平台的性能比较，这也带给CPU更强悍的渲染测试;而CINEBENCH R23成绩一并附上方便玩家对比参考。
i9-14900K在2024版本获得CPU nT 2236 pts、1T 136 pts的性能;R23版本CPU nT 41682 pts、1T 2327 pts的成绩。

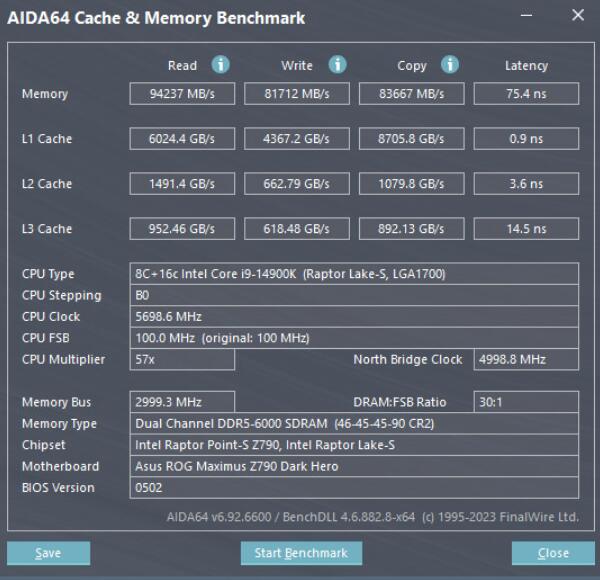

AIDA64內存与缓存测试，內存使用Crucial Pro DDR5-6000 16GBx2，搭配ROG MAXIMUS Z790 DARK HERO有着內存读取94237 MB/s、写入81712 MB/s、复制83667 MB/s、延迟75.4 ns的表现。
电脑整体性能测试，则以PCMark 10来进行，可分别针对Essentials基本电脑工作，如App启动速度、视讯会议、网页浏览性能进行评分，而Productivity生产力测试，则以电子表格与文书工作为测试项目，至于Digital Content Creation图像内容创作上，则是以相片/视频编辑和渲染与可视化进行测。
i9-14900K获得了10,111分，电脑基准性能Essentials有着12629分，生产力则有11833分，在更需要CPU运算的数位内容创造获得18772分的高成績;记录的数据显示测试时CPU时脉最高达到5.9GHz。
跨平台的电脑性能测试工具CrossMark，则是由BAPCo所开发的免费测试工具，支持Windows、iOS/iPadOS、macOS与Android等平台，并针对电脑的生产力，如文字编辑、电子表格、网页浏览，以及创作类的相片编辑、整理与视频编辑等工作，再加上电脑反应速度进行测试。
i9-14900K达到2744分的总成绩，Productivity生产力2499分、Creativity创作3021分、Responsiveness反应2719分的高效能。

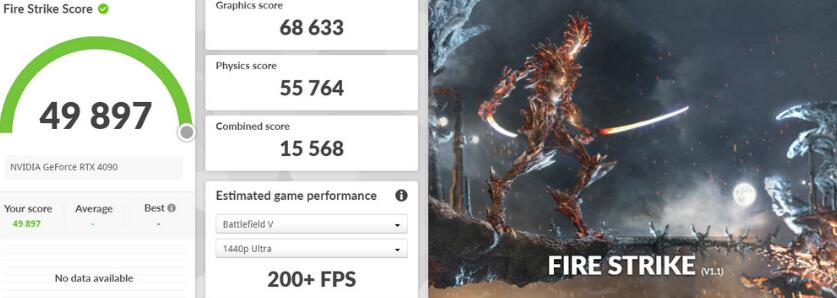

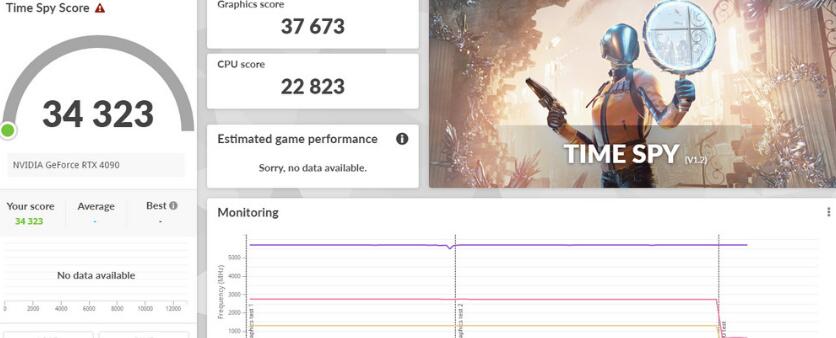

3DMark Fire Strike测试使用RTX 4090显卡，其CPU物理Physics分数有着55764分;针对DirectX 12所设计的Time Spy测试，CPU获得了22823分的成绩。
总结
ROG MAXIMUS Z790 DARK HERO规格小升级板载5 M.2的扩充，并直接支持PCIe 5.0 SSD，再加上Wi-Fi 7无线网络的未来支持，而ROG也带来更便利的Q Antenna快拆天线的友善设计;而BIOS当中也加入DIMM Flex自动依据內存温度来调整参数与时脉的新功能。
