MSI GeForce RTX 4060 GAMING X 8GB，代号AD107-400，支持DLSS 3，拥有超低的115 W TGP，是微星目前最入门的RTX 40系列显卡之一。这次微星采用全新TWIN FROZR 9双风扇散热设计，搭配使用TORX FAN 5.0风扇，让显卡厚度维持在2 Slots。我们同样使用NVIDIA GeForce RTX 4060 8 GB对比上世代的NVIDA GeForce RTX 3060 12 GB，你会选择哪一张呢?

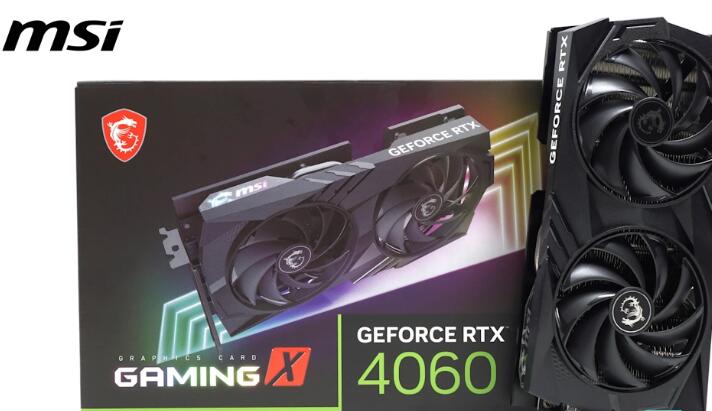

包装和外观设计
相当精简的包装和内容物，显卡和说明书。
显卡外观设计：
1、TWIN FROZR 9系列散热器，2组95 mm风扇设计，TORX Fan 5.0采用环形弧连接的风扇叶片，还有风扇罩，让风压风流更大化。
2、环形扇框将每三片倾斜22度的风扇叶片相连接，低转速也可以有高效能，比起轴流风扇气流增加+23%。
3、ZERO FORZR支持智慧停转风扇，可以将噪音降至零。
4、金属背板除了可以保护PCB，也可以协助散热。
5、整体体积是246 x 146 x 40 mm，重量587.6 g，2 slots设计。
6、电源输入维持1组PCIe 8-pin。
7、整体外观黑化为主，ARGB单一位置，可以透过MSI Center控制。另外，也可以安装超便利的MSI Afterburner超频和监控GPU。
8、1组HDMI 2.1，3组DisplayPort 1.4a输出。

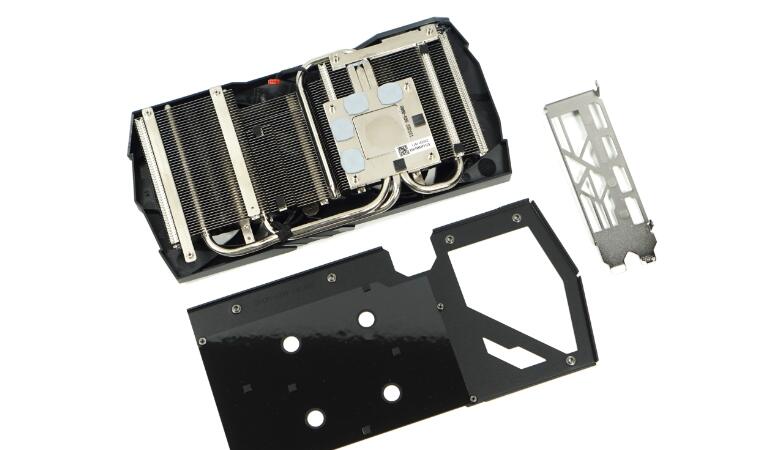

散热设计拆解：
1、3组方形导热管贯穿到鳍片上，GPU核心和內存的散热由一块镀镍铜底座负责，再传至鳍片。
2、波浪2.0散热鳍片、导流板和散热鳍片设计改善气流达到最佳化。
3、铝合金背板，没有导热贴片。
小巧PCB和4 + 1供电设计：
1、也许玩家对RTX 4060的性能表现并不惊喜，但是其PCB设计倒藏有不少新意，至少为媒体在拆解显卡时提供了小小的乐趣。
2、RTX 4060 PCB布局很有趣，野性的GAMING X甚至把4相核心供电中的2相放到右边，而且电感/供电模块的排列各有特色。
3、在不规则的布局中，我们仍然看到那一颗微星相当重视的保险丝，为PCIe 8-pin接头提供更低风险的运作环境。
4、PCB整体来说面积不大，加上GAMING X使用双风扇散热设计，使RTX 4060 GAMING X维持完美的尺寸同时提供极高的兼容性。
GPU核心和GDDR6：
1、RTX 4060核心编号是AD107-400。
2、GDDR6是HYNIX H56G42AS6DX014 18Gbps 2GB颗粒，4颗GDDR6芯片组成8GB容量。
VRM供电：
1、PWM供电控制器是顶级的UPI SEMI UP9512U，8相的PWM控制器(官网并无相关数据)。
2、核心供电方面采用4相设计，供电模块使用分离式设计，所以需要独立的驱动器芯片(顶级PWM芯片一般不含驱动功能)，方案采用1上2下1驱动。
3、上桥为NIKOS PK616BA，下桥是NIKOS PKE96BB，驱动器是UPI SEMI的UP1991。
4、4相核心供电的分布是2左2右(下)，这使分离式供电模块所产生的热力得到妥善的分配，有效降低供电模块温度。
5、分离式供电模块因为分离式设计，一般来说效率比较差，导致温度比较高。
测试数据
测试平台室温控制在26度，无辅助风扇直吹测试平台，测试中关闭Windows内置防毒、关闭休眠设定，无更动电源计划。

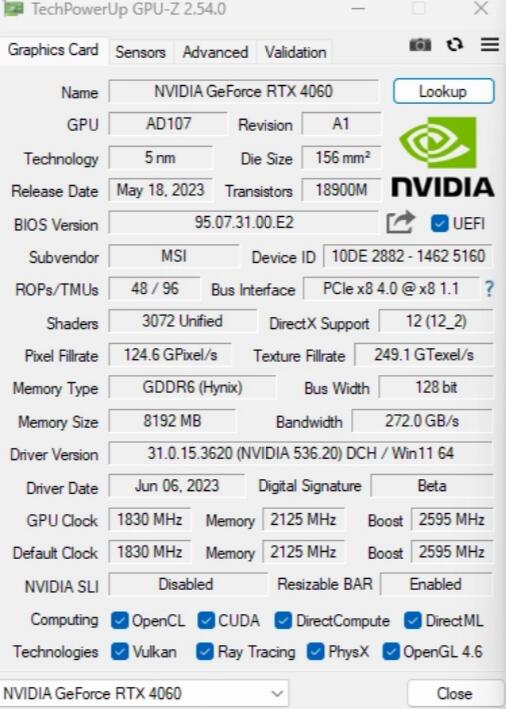

GPU相关讯息和功耗：
1、采用AD107-400绘图核心、具备3,072个CUDA Core、24个RT Core及96个Tensor Core，配备128 bit 8GB GDDR6內存，PCIe x8 4.0界面。
2、VBIOS功耗从-22 % ~ +5 %，功耗90 W ~ 121 W范围，最高温度是88度。
3、频率是2125 MHz，预设Boost是2595 MHz，官方建议使用550W PSU。
4、透过FURMARK烧机，GPU温度62度，Hot Spot 72度，显卡功耗在115 W。
5、RTX 4060 115 W功耗，性能可以赢过172 W的RTX 3060 12 GB。

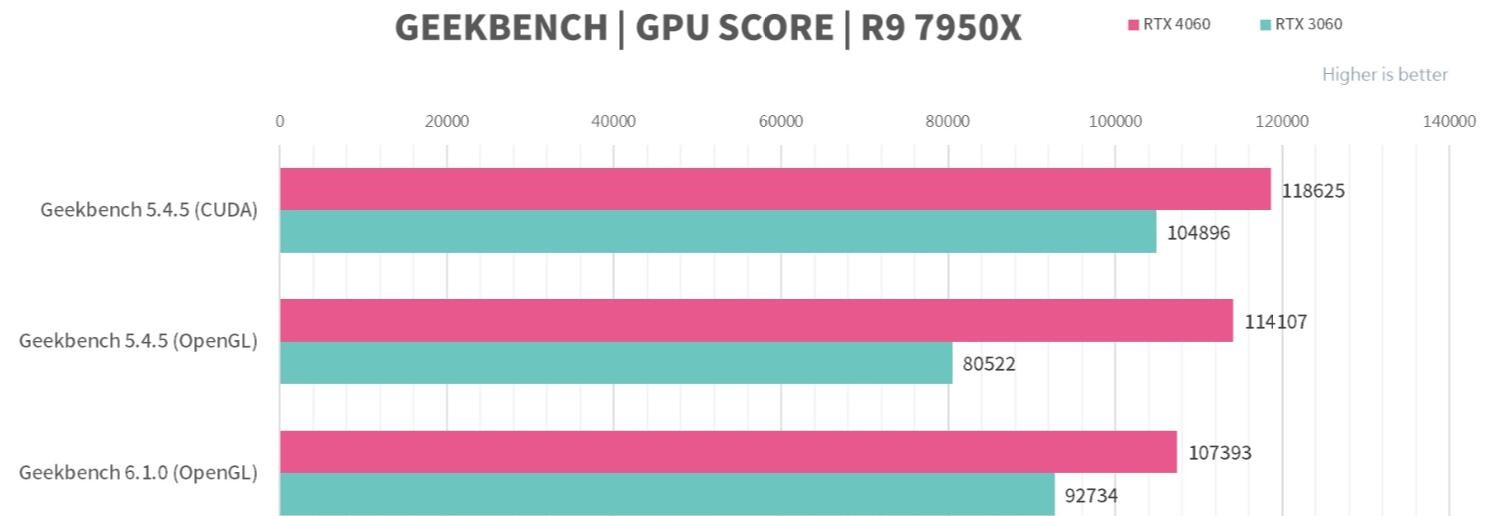

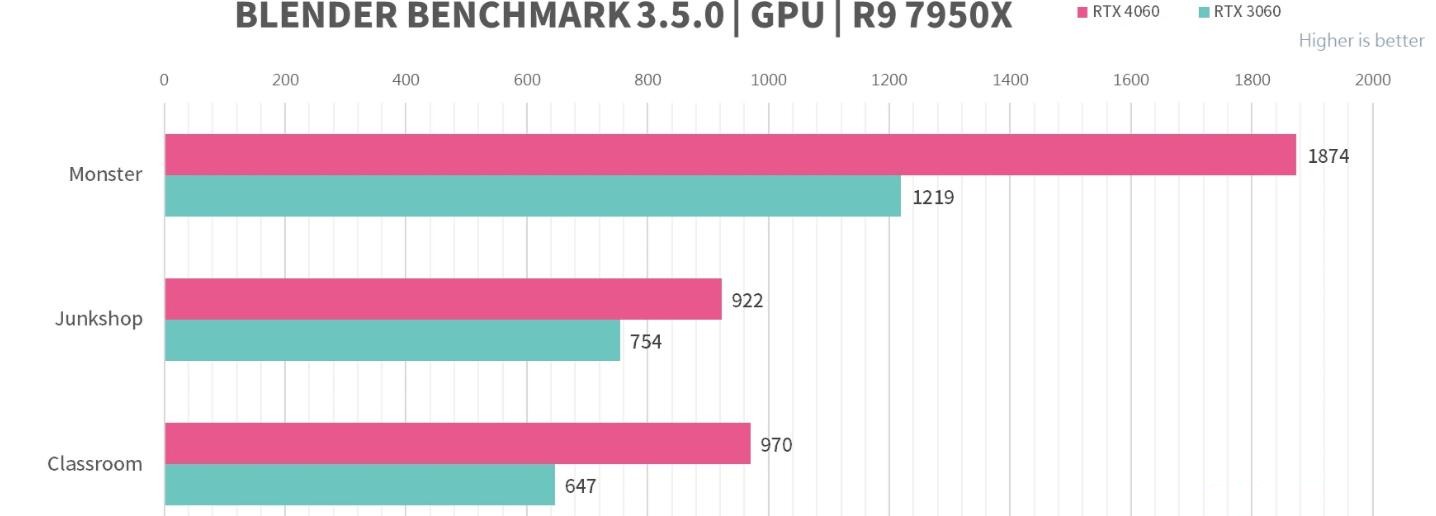

CPU、GPU相关测试数据：

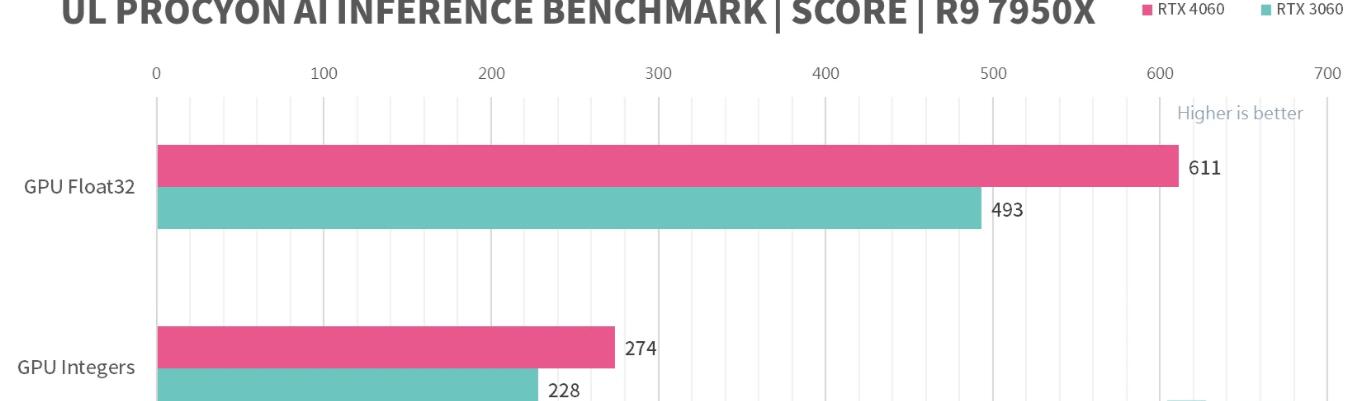

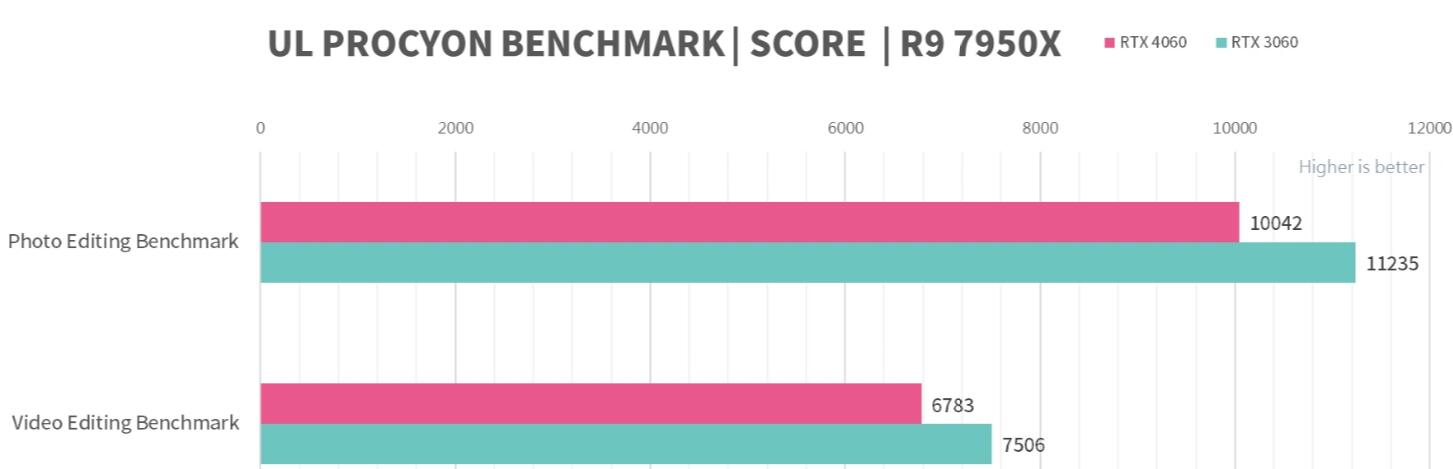

UL Procyon创作者软件测试：

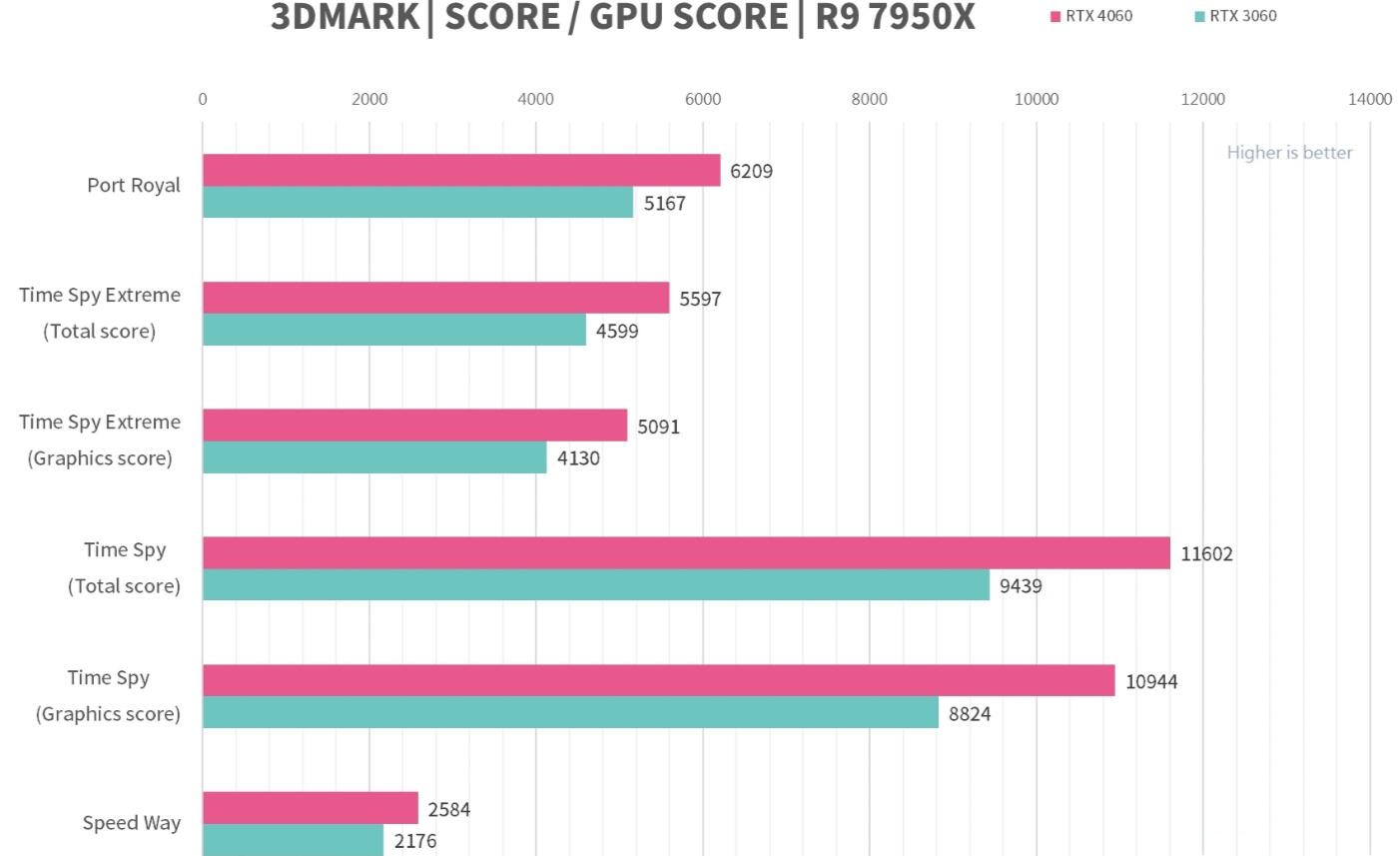

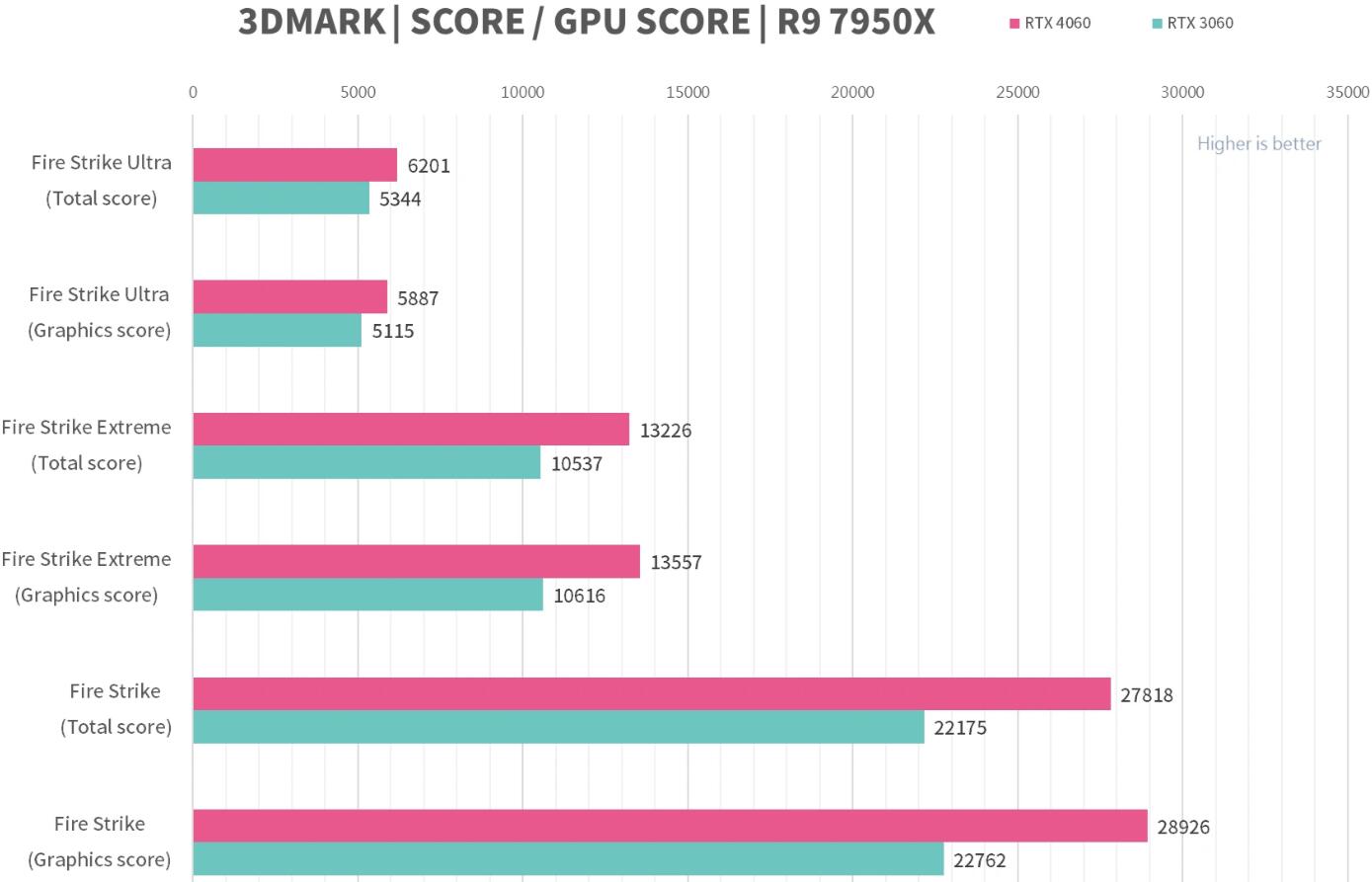

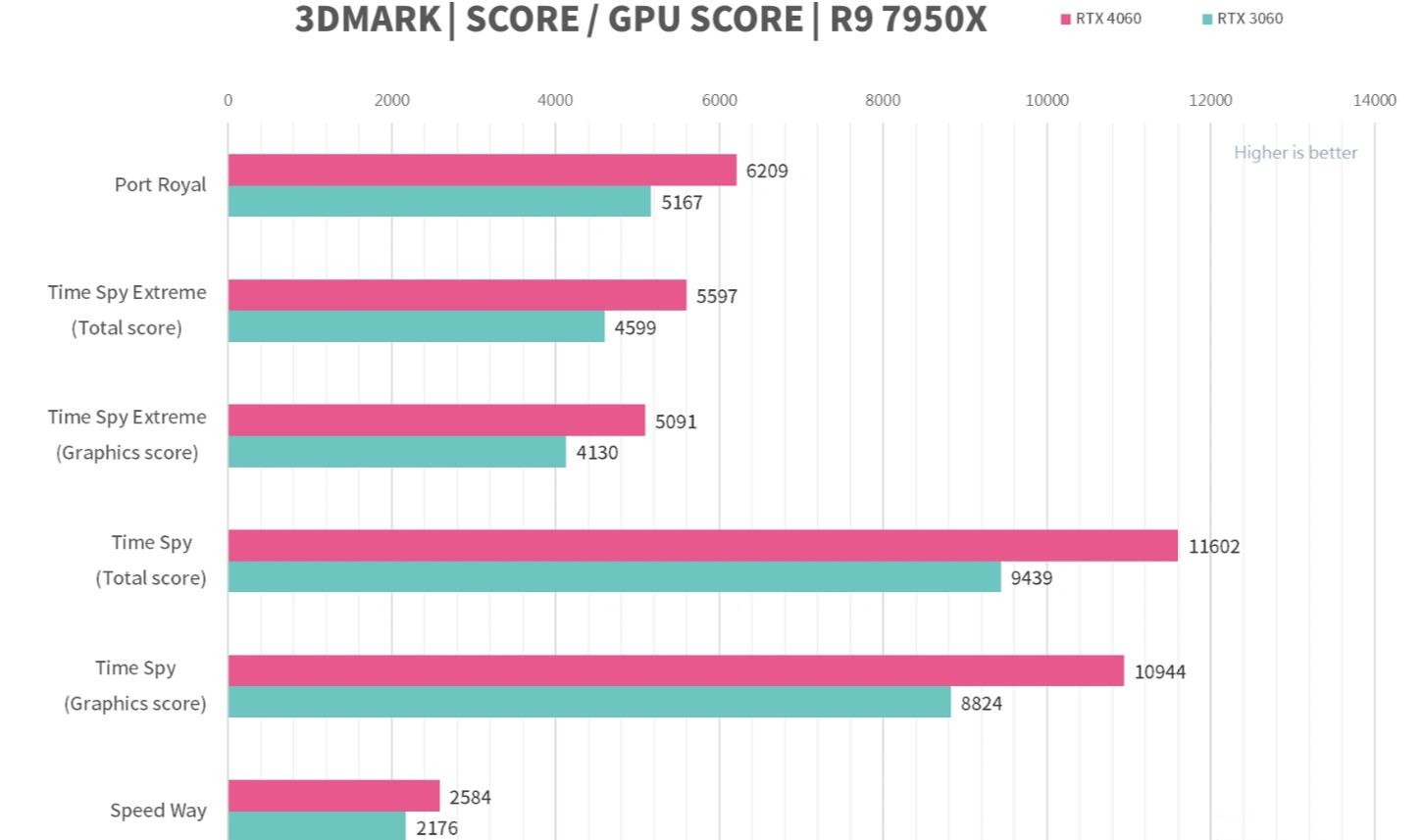

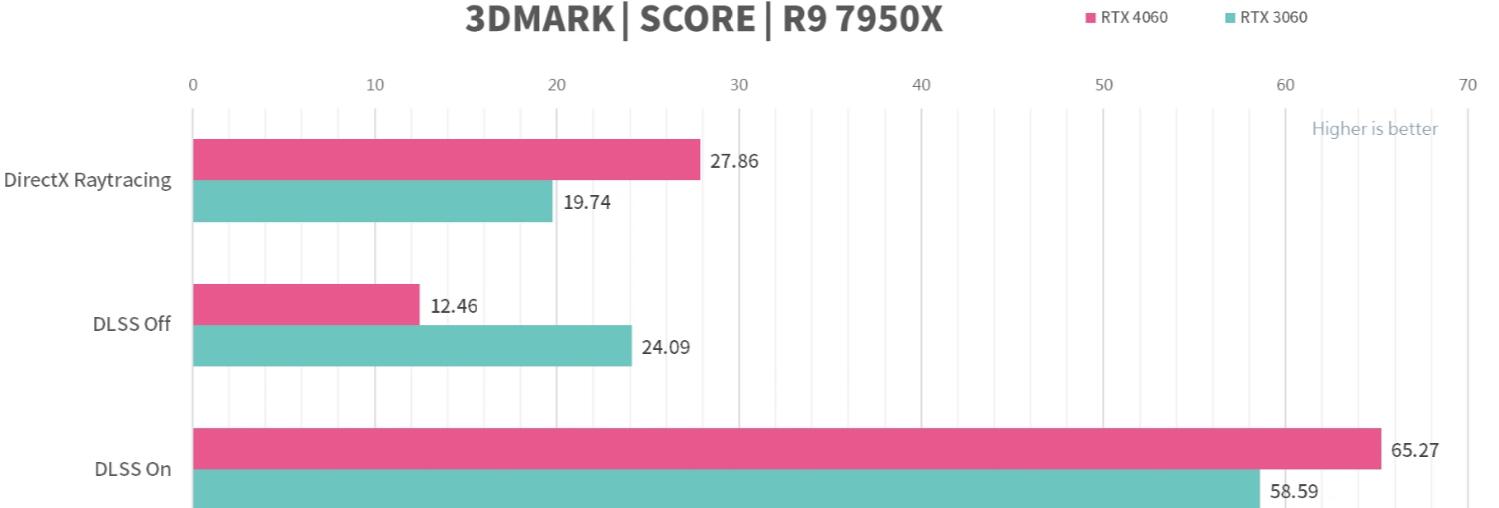

3DMark相关测试：

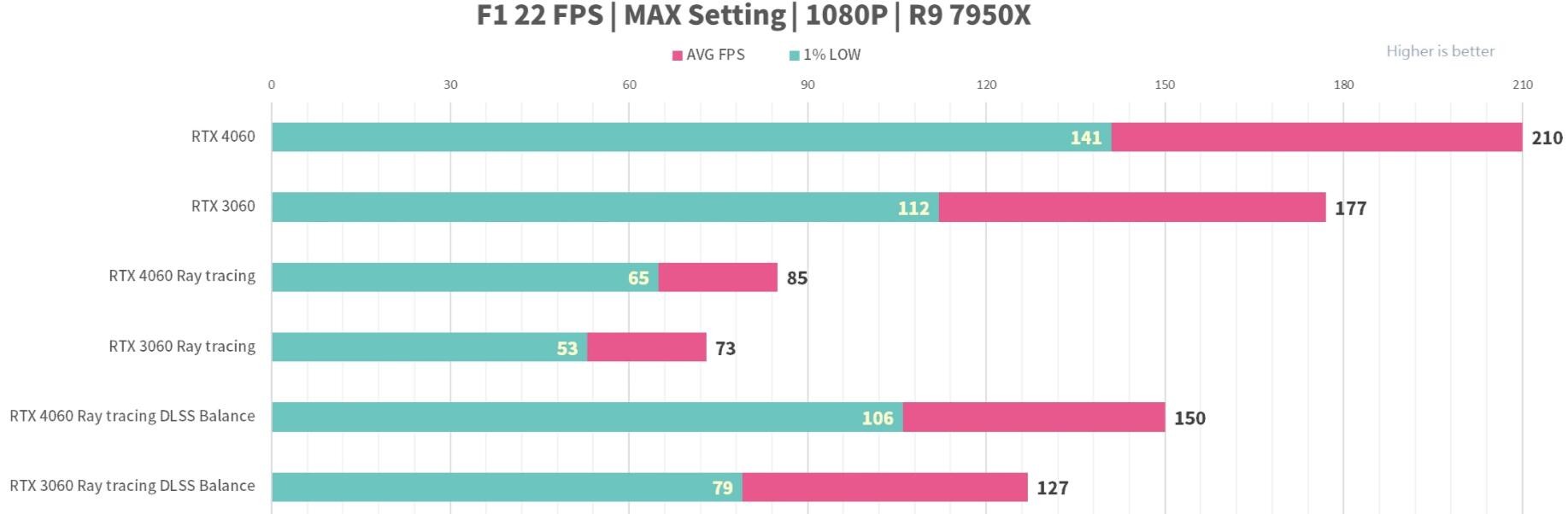

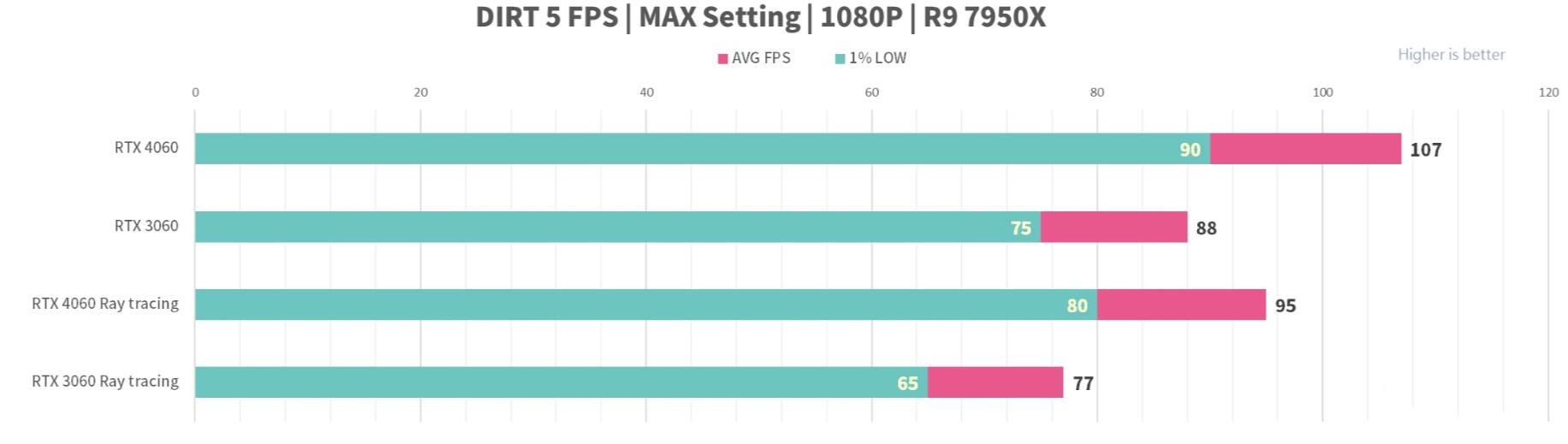

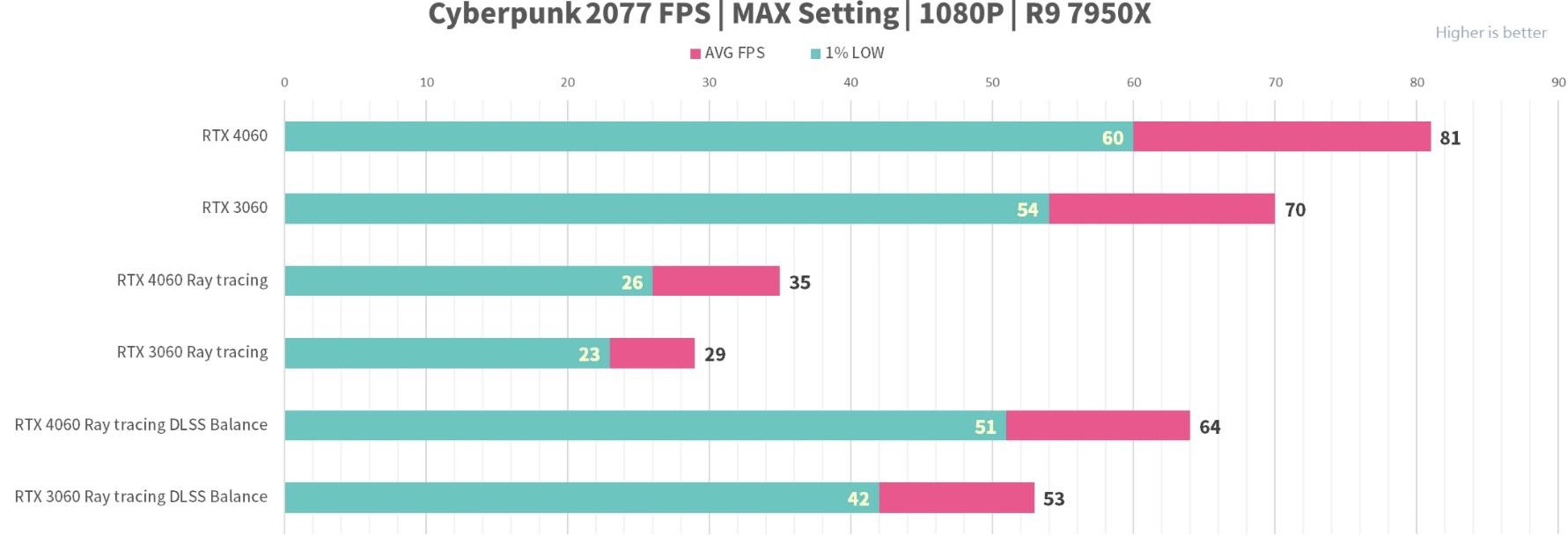

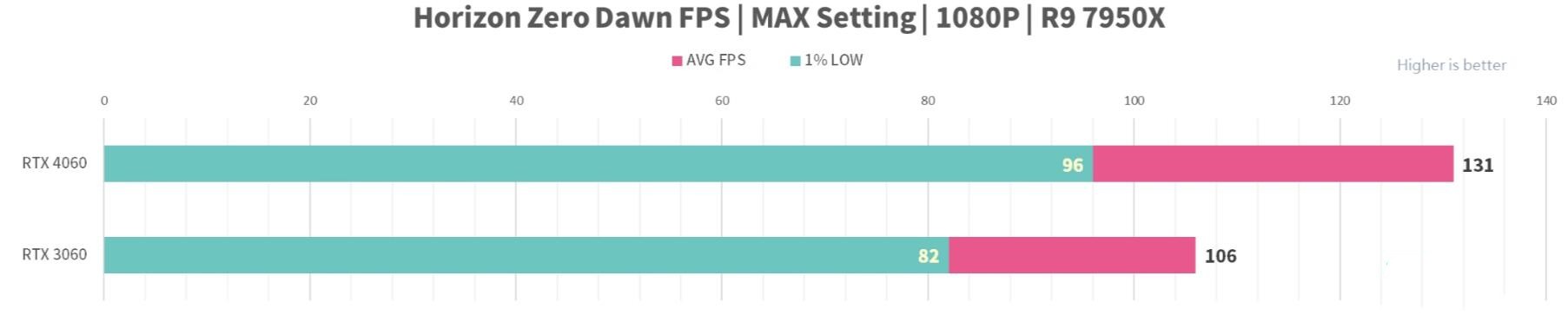

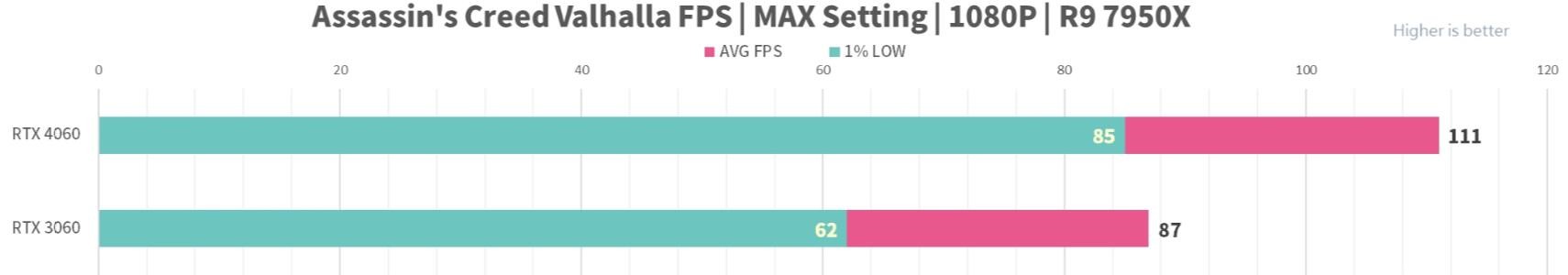

AAA游戏FPS测试数据：
游戏测试设定1080P分辨率为主，游戏特效皆设定Max Setting，会关闭V-Sync选项，主要设定DX 12优先，部分开启光线追踪或是DLSS。游戏都是经过5–10次测试后撷取FPS数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均AVG FPS和1% LOW FPS，1% LOW FPS可以看出游戏真实性能。
结论
MSI GeForce RTX 4060 GAMING X 8GB在电路硬件上用料相当大方，VRM供电使用1上2下设计，搭配分布得宜让发热量被有效分散，ITE微处理器支持RGB灯效，20A保险丝有助防止芯片故障时造成更大破坏。
缺少了双BIOS切换功能较遗憾，少了一点追求温度低或风扇降噪的玩法，我们也不推荐自行刷VBIOS，这种操作本身有一定风险而且必然会破保。不过微星的TWIN FROZR 9散热设计良好，玩家可以多多利用MSI AFTERBURNER，自行设定出最适合的风扇曲线。
整体测试在不开光追和DLSS的情形下，以NVIDIA GeForce RTX 4060 8 GB与RTX 3060 12 GB相比，游戏平均FPS约成长11 ~ 15 %，开启光追和DLSS后可以提升40 ~ 60 %。RTX 4060虽然CUDA比RTX 3060 12 GB少，但归功于Ada Lovelace微构架有更多的L2缓存，在创作者软件部分的差异倒没有这么大。
